GB/T 12235‐2007 石油、石化及相關工業用鋼制截止閥和升降式止回閥介紹

GB/T 12235 - 2007《石油、石化及相關工業用鋼制截止閥和升降式止回閥》是規范相關閥門設計、制造、檢驗等環節的重要標準，以下是德特森詳細介紹：

一、適用范圍

行業領域

本標準適用于石油、石化及相關工業領域。這些行業對閥門的可靠性、安全性和耐腐蝕性等性能要求較高，因?yàn)殚y門在輸送石油、天然氣、化工原料等介質過程中起著關鍵作用。

閥門類型與參數范圍

涵蓋鋼制截止閥和升降式止回閥。其中，截止閥的公稱壓力范圍為 PN16 - PN420，公稱尺寸范圍是 DN15 - DN600；升降式止回閥公稱壓力為 PN16 - PN420，公稱尺寸為 DN15 - DN600。使用溫度范圍一般在 - 29℃ - 538℃，能夠適應石油和石化工業中各種不同的工況環境。

二、引用標準

引用了一系列相關標準，如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（通用閥門 標志）等。這些引用標準為鋼制截止閥和升降式止回閥在尺寸規格、壓力等級標識、材料選用等多個方面提供了基礎依據，確保本標準與其他相關標準的兼容性和協調性。

三、術語和定義

明確了與截止閥和升降式止回閥相關的術語，如 “截止閥”（通過閥瓣的升降來控制介質流通的閥門）、“升降式止回閥”（依靠介質壓力使閥瓣在閥體內沿軸線方向上下運動來實現阻止介質倒流的閥門）等。準確的術語定義有助于統一行業內的交流語言，避免因概念模糊而產生的誤解，保證標準的準確實施。

四、結構形式

截止閥結構形式

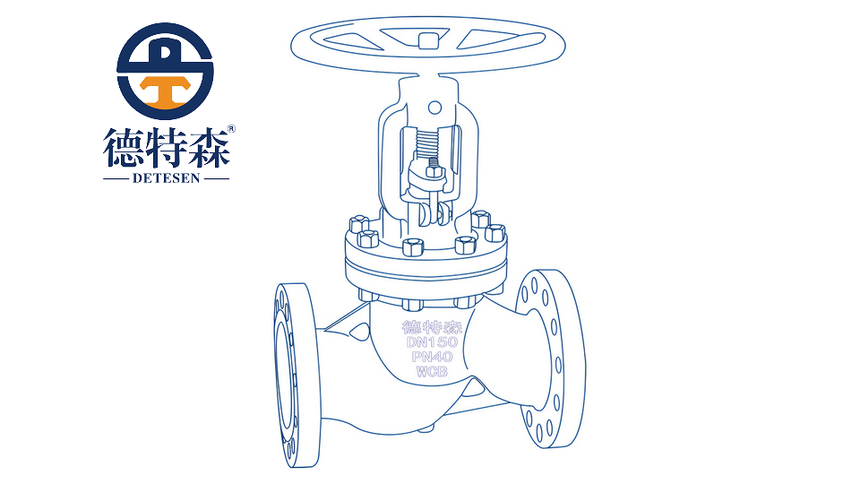

包括直通式、角式等多種形式。直通式截止閥的進出口通道在同一直線上，流體阻力相對較小；角式截止閥進出口通道呈直角，適用于管道系統中空間布局受限的場合。其結構一般由閥體、閥蓋、閥瓣、閥桿等部件組成，閥瓣與閥座緊密配合實現截?cái)喙δ堋?/span>

升降式止回閥結構形式

主要有臥式和立式兩種。臥式升降式止回閥的閥瓣在水平方向上運動，常用于水平管道；立式升降式止回閥閥瓣在垂直方向運動，適用于垂直管道。這種閥門結構簡單，依靠介質自身壓力推動閥瓣運動，阻止介質倒流。

五、技術要求

壓力 - 溫度等級

規定了不同公稱壓力對應的溫度范圍。例如，在較低的公稱壓力 PN16 下，適用溫度范圍相對較寬；隨著公稱壓力升高，如 PN420，溫度范圍可能會根據材料性能和實際應用場景有所調整。這是因?yàn)楦邷睾透邏簩?duì)閥門材料的性能影響較大，需要根據具體工況合理選擇閥門的壓力 - 溫度等級。

材料要求

閥體、閥蓋等主要部件可采用碳素鋼、合金鋼等材料。對于不同的介質和工況，材料的選擇至關重要。如在腐蝕性較強的介質環境中，可能會選用不銹鋼材料；在高溫高壓環境下，會采用具有良好高溫強度和韌性的合金鋼。同時，對密封面材料也有相應要求，如采用硬質合金、橡膠等，以保證良好的密封性能。

尺寸與公差

明確了閥門的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于閥門在不同管道系統中的互換性。同時，規定了各部件的尺寸公差范圍，以確保閥門的制造精度，保證閥門的質量和性能穩定性。

六、試驗方法

殼體試驗

按照規定的試驗壓力對閥門殼體進行強度試驗。一般試驗壓力為閥門公稱壓力的 1.5 倍，但不得低于 1.5MPa。在試驗過程中，觀察殼體是否有滲漏、變形等情況，以驗證殼體的強度是否滿足要求。

密封試驗

對于截止閥，主要檢查閥瓣與閥座之間的密封性能；對于升降式止回閥，除了檢查閥瓣與閥座的密封，還需關注閥體內部通道的密封情況。試驗壓力通常為閥門公稱壓力的 1.1 倍，通過檢測是否有介質泄漏來評估閥門的密封性能。

動作試驗（針對截止閥）

檢驗閥瓣的開啟和關閉動作是否靈活、平穩。通過手動或動力驅動方式操作閥門，觀察閥瓣的運動情況，確保閥門在規定的壓力差和流量條件下能夠正常開啟和關閉。

七、檢驗規則

出廠檢驗

每臺閥門出廠前都要進行全面檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（殼體試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。

型式檢驗

在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。

八、標志、防護、包裝和儲運

標志

閥門產品應在明顯位置標注公稱直徑、公稱壓力、材料代號、制造商名稱或商標、介質流向箭頭等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別閥門的參數和特性。

防護、包裝和儲運

閥門應進行適當?shù)姆雷o(hù)，如進行防腐處理，防止在儲存和運輸過程中受到腐蝕。包裝應具備防潮、防震、防碰撞等功能，并且在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息，以確保閥門在儲運過程中的安全和質量。
