GB/T 12236‐2008 石油、化工及相關工業用的鋼制旋啟式止回閥介紹

GB/T 12236-2008《石油、化工及相關工業用的鋼制旋啟式止回閥》是一項重要的國家標準，以下是德特森對該標準的詳細介紹：

一、適用范圍

規定了螺栓連接閥蓋鋼制旋啟式止回閥的相關要求，適用于螺栓連接閥蓋的法蘭連接或焊接的鋼制旋啟式止回閥，其參數為公稱壓力 PN16～PN420，公稱尺寸 DN50～DN600，使用溫度 - 29℃～538℃，使用介質為石油、化工、天然氣及相關制品等。

二、引用標準

引用了眾多相關標準，如 GB 150、GB/T 12220、GB/T 12221、GB/T 12224、GB/T 12228、GB/T 12229、GB/T 12230、GB/T 152.1、GB/T 152.2、GB/T 152.3、GB/T 152.4、GB/T 196、GB/T 197、GB/T 6175、GB/T 9113.1、GB/T 9113.2、GB/T 9113.3、GB/T 9113.4、JB/T 9092-1999 等，這些標準為鋼制旋啟式止回閥的設計、制造、檢驗等提供了基礎依據。

三、結構形式

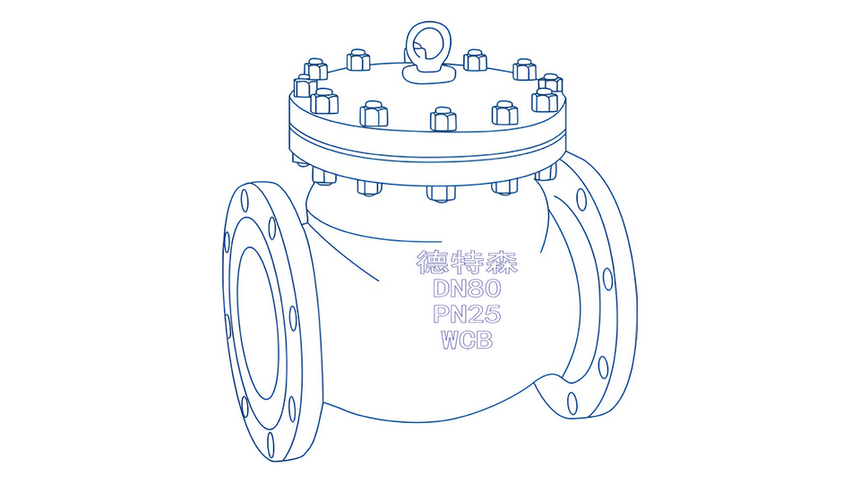

內裝搖臂旋啟式結構：閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕了閥門外泄的可能。

球面連接結構：旋啟式止回閥搖臂和閥瓣連接處采用球面連接，使得閥瓣在 360° 范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。

四、技術要求

· 壓力溫度等級：標準中的止回閥壓力等級包括 PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN420 等，不同的壓力等級對應著不同的使用溫度范圍和介質條件。例如，在較低壓力等級下，適用溫度范圍較寬，而在高壓力等級下，對溫度和介質的要求更為嚴格。

· 材料要求：閥體、閥蓋、閥瓣等主要部件可采用碳素鋼、鉻鎳鈦不銹鋼等材料，根據不同的使用工況和介質腐蝕性選擇合適的材料，以確保止回閥的耐腐蝕性和機械性能。同時，密封面材料也有相應的規定，如碳鋼堆焊鐵基合金等，以保證閥門的密封性能。

· 尺寸與公差：規定了止回閥的公稱尺寸、結構長度、法蘭尺寸等具體尺寸參數，以及各部件的尺寸公差范圍，確保不同廠家生產的止回閥具有互換性和通用性，方便安裝和維護。

五、試驗方法

· 殼體試驗：按照規定的試驗壓力對止回閥的殼體進行強度試驗，檢查殼體是否有泄漏、變形等缺陷，以驗證其在額定壓力下的安全性和可靠性。

· 密封試驗：對止回閥的密封面進行密封性能試驗，包括閥瓣與閥座之間的密封、閥體與閥蓋之間的密封等，通過施加一定的壓力，檢測是否有介質泄漏，確保閥門在關閉狀態下能夠有效防止介質倒流。

· 動作試驗：檢驗閥瓣的開啟和關閉動作是否靈活、平穩，是否能夠在規定的壓力差和流量條件下正常工作，以及關閉時是否能夠緊密貼合閥座，防止泄漏。

六、檢驗規則

· 出廠檢驗：每臺止回閥在出廠前都應進行全面的檢驗，包括外觀檢查、尺寸檢查、壓力試驗、密封試驗等，確保產品質量符合標準要求，只有檢驗合格的產品才能出廠銷售。

· 型式檢驗：在下列情況下應進行型式檢驗，如新產品試制、老產品轉廠生產、產品結構和材料有重大改變等。型式檢驗項目包括標準中規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否滿足標準要求。

七、標志、防腐、涂漆、包裝和儲運

· 標志：規定了止回閥產品上應標注的內容，如公稱直徑、公稱壓力、材料代號、制造商名稱或商標、介質流向箭頭等，以便用戶在使用和維護過程中能夠準確識別和了解產品的相關信息。

· 防腐、涂漆：為了防止止回閥在使用過程中受到腐蝕，標準對閥門的防腐處理和涂漆要求進行了規定，包括防腐涂層的種類、厚度、涂漆工藝等，以提高閥門的使用壽命和耐腐蝕性。

· 包裝和儲運：要求對止回閥進行妥善的包裝，以防止在運輸和儲存過程中受到損壞。包裝應具有防潮、防震、防碰撞等功能，同時還應在包裝上標明產品名稱、規格、數量、重量、生產日期等信息，便于運輸和儲存管理。
