GB/T 12242‐2005 壓力釋放裝置 性能試驗規范介紹

GB/T 12242 - 2005《壓力釋放裝置 性能試驗規范》是用于規范壓力釋放裝置性能測試的標準，以下是德特森詳細介紹：

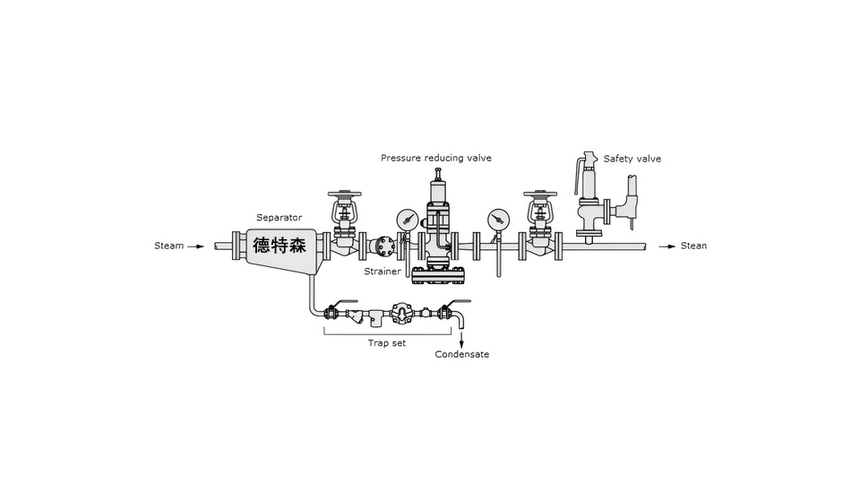

一、范圍

本標準規定了壓力釋放裝置性能試驗的一般要求、試驗方法和試驗報告。適用于安全閥、爆破片裝置、易熔合金塞裝置等壓力釋放裝置，這些裝置主要用于防止系統內壓力超過預定安全值，保護人員和設備安全。

二、規范性引用文件

引用了多個相關標準，如 GB/T 12241（安全閥 一般要求）、GB/T 12243（彈簧直接載荷式安全閥）等。這些引用文件為壓力釋放裝置的具體試驗細節提供了補充依據，確保試驗的準確性和完整性。

三、術語和定義

壓力釋放裝置：一種超壓保護裝置，當容器或系統內的壓力超過預定值時能自動開啟，釋放部分介質，以防止壓力繼續升高。

開啟壓力：壓力釋放裝置開始開啟，介質連續排出時的進口壓力。

排放壓力：在規定條件下，壓力釋放裝置開啟后，其進口壓力達到的最高值。

回座壓力：壓力釋放裝置排放后，其進口壓力下降到使裝置重新關閉時的壓力。

四、試驗裝置

試驗系統的組成

試驗系統一般包括壓力源、試驗容器、壓力測量裝置、流量測量裝置、溫度測量裝置等。壓力源應能提供穩定且可調節的壓力，以模擬不同工況下的系統壓力。

壓力測量裝置要求

壓力測量裝置的精度應滿足試驗要求，其測量誤差一般不超過試驗壓力的 ±0.5%。壓力測量點的位置應根據壓力釋放裝置的類型和試驗要求確定，確保能夠準確測量裝置進口或出口的壓力。

流量測量裝置要求

流量測量裝置的精度應符合規定，用于準確測量壓力釋放裝置開啟后的介質流量。對于不同介質（如氣體、液體），應采用合適的流量測量方法和裝置。

五、試驗準備

壓力釋放裝置的檢查

在試驗前，應對壓力釋放裝置進行外觀檢查，確保裝置無損壞、變形等情況。同時，檢查裝置的型號、規格等參數是否符合試驗要求。

試驗介質的選擇

根據壓力釋放裝置的使用環境和試驗?zāi)康倪x擇合適的試驗介質。對于安全閥等裝置，常用的試驗介質為空氣、氮氣或水等。試驗介質的溫度、壓力等參數應在試驗前進行測量和記錄。

六、試驗方法

（一）開啟壓力試驗

緩慢升壓法

以緩慢且穩定的速率升高試驗容器內的壓力，同時密切觀察壓力釋放裝置的開啟情況。當裝置開始有介質連續排出時，記錄此時的壓力作為開啟壓力。升壓速率一般應根據裝置的類型和試驗要求確定，例如對于安全閥，升壓速率通常不超過 0.01MPa/s。

快速升壓法（適用于某些特殊情況）

在規定條件下，以較快的速率升高壓力，使裝置開啟。這種方法主要用于模擬系統內壓力急劇上升的情況，但需要注意的是，快速升壓后的開啟壓力可能會與緩慢升壓法得到的結果略有差異。

（二）排放壓力和排量試驗

定壓排放試驗

在確定開啟壓力后，繼續升高壓力，使裝置在規定的超壓狀態下排放。記錄裝置排放過程中的最高壓力作為排放壓力，同時測量并記錄介質的排量。排量的測量可采用稱重法、容積法或流量計法等，具體方法根據試驗介質和裝置的特點選擇。

背壓試驗（當裝置有背壓要求時）

對于在有背壓條件下工作的壓力釋放裝置，需要進行背壓試驗。通過在裝置出口施加一定的背壓，模擬實際工況，然后進行開啟壓力、排放壓力和排量試驗，觀察背壓對裝置性能的影響。

（三）回座壓力試驗

降壓觀察法

在完成排放試驗后，緩慢降低試驗容器內的壓力，觀察壓力釋放裝置的關閉情況。當裝置完全關閉，介質停止排出時，記錄此時的壓力作為回座壓力�；刈鶋毫Φ拇笮�對于裝置的正常運行和系統壓力的恢復具有重要意義。

七、試驗數據處理與結果判定

數據處理

對試驗過程中記錄的壓力、流量、溫度等數據進行整理和分析。計算開啟壓力、排放壓力、回座壓力和排量等性能指標的平均值、標準偏差等統計參數，以評估裝置性能的穩定性和準確性。

結果判定

根據試驗?zāi)康暮拖嚓P(guān)標準要求，判定壓力釋放裝置的性能是否合格。例如，開啟壓力應在規定的公差范圍內，排放壓力和排量應滿足設計要求，回座壓力應符合裝置正常工作的條件等。如果試驗結果不符合要求，應對裝置進行調整或重新試驗。

八、試驗報告

試驗報告應包括以下內容：壓力釋放裝置的型號、規格、制造廠名；試驗日期、試驗地點；試驗介質、試驗系統的基本參數；試驗方法（包括升壓速率、背壓情況等）；試驗數據（開啟壓力、排放壓力、回座壓力、排量等）；試驗結果判定；試驗過程中的異常情況說明等。試驗報告是對試驗過程和結果的完整記錄，為壓力釋放裝置的質量控制和性能評估提供了重要依據。
