GB/T 24920‐2010 石化工業用鋼制壓力釋放閥介紹

一、適用范圍

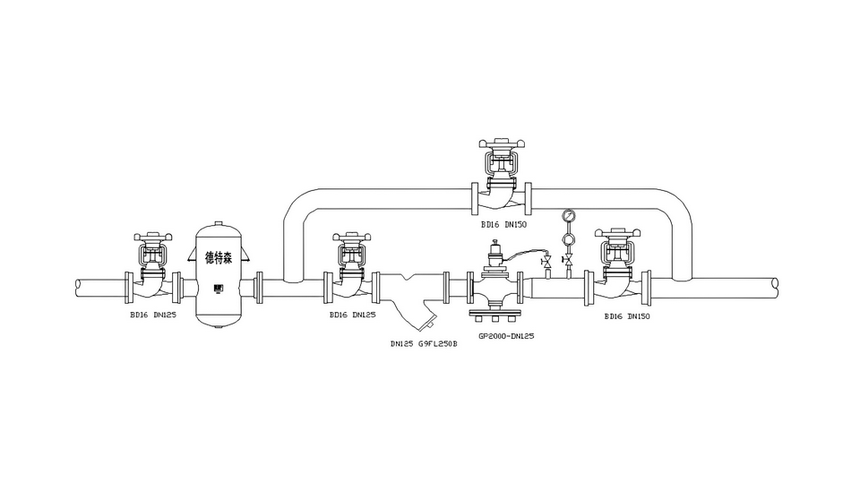

行業應用與介質類型：GB/T 24920 - 2010 標準主要適用于石化工業領域。該標準所涉及的鋼制壓力釋放閥用于保護石化工業設備和管道系統，防止因超壓而導致的損壞。適用于多種介質，包括但不限于石油、石化產品、蒸汽、氣體等在石化工藝流程中涉及的介質。

參數范圍：涵蓋了不同公稱壓力和公稱尺寸范圍的壓力釋放閥，但具體的壓力和尺寸范圍可能因閥門的類型和設計而有所不同。

二、引用標準

引用了如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（工業閥門 標志）等一系列標準。這些引用標準為鋼制壓力釋放閥在尺寸規格、壓力等級標識、標志等多個方面提供了基礎依據，保證了本標準與其他相關標準的一致性和協調性。

三、術語和定義

對鋼制壓力釋放閥相關的關鍵術語進行精準定義，如 “壓力釋放閥”（一種自動閥門，當系統壓力超過設定值時開啟，以釋放壓力，保護系統安全）等。這些明確的術語定義有助于在行業內統一交流語言，避免因概念模糊而產生誤解，確保標準的有效執行。

四、結構形式

閥體結構：閥體通常采用鋼制材料，如碳鋼或合金鋼，通過鑄造或鍛造工藝制成。其結構設計要保證足夠的強度來承受系統的壓力和壓力釋放時的沖擊力。閥體內部有壓力感應元件和排放通道的安裝空間。閥體的形狀和連接方式（如法蘭連接、螺紋連接等）要適應石化工業管道系統的布局和安裝要求。

壓力感應與釋放機構：包括彈簧、閥芯等關鍵部件。彈簧是設定壓力釋放閥開啟壓力的重要元件，其剛度和預緊力決定了閥門的開啟壓力。閥芯的形狀和尺寸與閥體的排放通道相匹配，當系統壓力超過彈簧設定的壓力時，閥芯開啟，使介質通過排放通道釋放，以降低系統壓力。

其他部件：還可能包括導向裝置、密封件等。導向裝置用于確保閥芯在開啟和關閉過程中的準確性和穩定性；密封件則用于防止介質在正常工作壓力下泄漏，保證閥門的密封性能。

五、技術要求

1、壓力 - 溫度等級：規定了不同公稱壓力對應的溫度范圍。在合適的溫度范圍內，壓力釋放閥才能正常工作，確保其開啟壓力的準確性和可靠性。由于石化工業中介質溫度變化范圍較大，這個溫度范圍的規定對于閥門在不同工況下的性能保障尤為重要。

2、材料要求：

（1）閥體材料的選擇要根據介質的腐蝕性、壓力和溫度等因素綜合考慮，其化學成分和力學性能應符合相應的國家標準或行業標準。對于壓力感應和釋放機構的材料，如彈簧和閥芯，要保證在規定的壓力、溫度和介質環境下能夠穩定工作。彈簧材料需要有合適的彈性模量和耐疲勞性能，閥芯材料要考慮其耐磨損和耐腐蝕性。

（2）密封材料的選擇也至關重要，要能夠在石化介質和工作溫度下保持良好的密封性能，防止泄漏。

3、尺寸與公差：明確了壓力釋放閥的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于閥門在不同管道系統中的互換性。并且規定了各部件的尺寸公差范圍，以確保閥門的制造精度，保證閥門的質量和性能穩定性。例如，閥芯與閥體排放通道之間的尺寸公差直接影響閥門的開啟和密封性能。

六、試驗方法

開啟壓力試驗：通過專門的試驗裝置，逐漸升高系統壓力，使用精密的壓力測量設備記錄壓力釋放閥開啟時的壓力，驗證其開啟壓力是否在規定的范圍內。試驗過程中要注意壓力的上升速度等因素對試驗結果的影響。

排量試驗：在模擬系統超壓的情況下，測量壓力釋放閥開啟后的排量。排量試驗可以采用理論計算和實際測試相結合的方法，確保壓力釋放閥的排量能夠滿足系統安全要求，即在系統超壓時能夠有效地釋放足夠的介質，避免系統壓力繼續上升而導致危險。

密封試驗：在低于開啟壓力的工作壓力下，采用適當?shù)姆椒ǎㄈ鐨馀莘ǖ龋�檢查壓力釋放閥的密封性能，測量并記錄泄漏量，判斷是否符合標準要求。

七、檢驗規則

出廠檢驗：每臺鋼制壓力釋放閥出廠前都要進行全面的檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（開啟壓力試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。

型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。

八、標志、包裝、運輸和貯存

標志：壓力釋放閥產品應在明顯位置標注公稱直徑、開啟壓力、排量系數、材料代號、制造商名稱或商標等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別閥門的參數和特性，特別是開啟壓力和排量等關鍵信息，對于正確使用壓力釋放閥至關重要。

包裝、運輸和貯存：閥門應進行適當?shù)陌�裝，采用防震、防潮等包裝材料和方式，防止在運輸和貯存過程中受到損壞。在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息。在貯存方面，要存放在干燥、通風、避免陽光直射的環境中，對于長期貯存的壓力釋放閥，可能需要定期檢查其性能。
