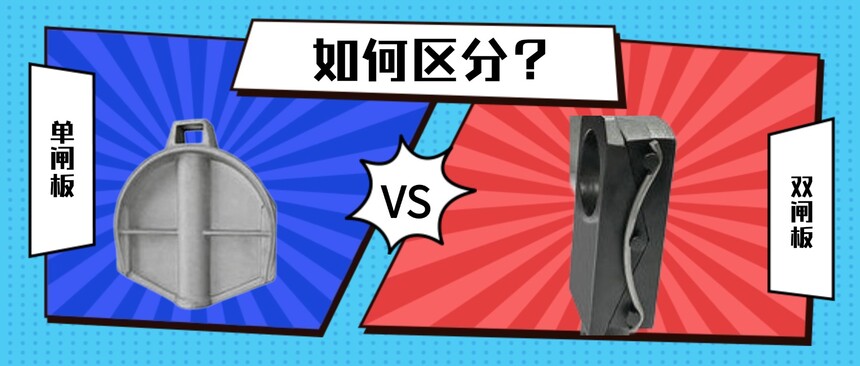

單閘板閥門和雙閘板閥門如何區分？

一、結構組成

單閘板閥門

單閘板閥門主要由閥體、閥蓋、閥桿、閘板、密封面和驅動裝置（手動、電動、氣動等）組成。其中，閘板是一塊整體的圓盤或楔形板，它通過閥桿的帶動在閥體內上下移動，從而實現閥門的開啟和關閉。例如，常見的楔式單閘板閘閥，其閘板呈楔形，在關閉過程中，依靠楔角的作用使閘板與閥座緊密貼合，達到密封的目的。

雙閘板閥門

雙閘板閥門同樣包含閥體、閥蓋、閥桿和驅動裝置，但它的閘板部分是由兩塊閘板組成。這兩塊閘板可以是平行式的，也可以是楔式的。以平行式雙閘板閥門為例，兩塊閘板之間通過一些連接部件（如頂楔、彈簧等）保持平行，在閥門關閉時，兩塊閘板同時向中心移動，與閥座接觸形成密封。

二、密封原理

單閘板閥門

單閘板閥門的密封主要依靠閘板與閥座之間的接觸來實現。當閘板下降與閥座貼合時，通過閘板自身的結構（如楔形結構）或借助介質壓力使閘板緊密壓在閥座上，從而阻止介質的通過。由于是單塊閘板，密封性能在很大程度上取決于閘板和閥座的加工精度、材料的彈性變形能力以及介質壓力等因素。在一些高壓、高溫的工況下，如果閘板或閥座出現磨損或變形，可能會影響密封效果。

雙閘板閥門

雙閘板閥門的密封是通過兩塊閘板的協同作用來實現的。以楔式雙閘板閥門為例，在關閉過程中，兩塊閘板在頂楔的作用下向中心擠壓，形成楔緊力，使閘板與閥座之間產生密封力。平行式雙閘板閥門則是通過彈簧等部件使兩塊閘板均勻地壓在閥座上。雙閘板的結構使得密封力分布更加均勻，對閥座的局部磨損相對較小，在一定程度上能提高密封的可靠性和穩定性。

三、性能特點

單閘板閥門

優點：結構相對簡單，零部件數量較少，因此制造工藝相對簡單，成本較低。在一些對密封性要求不是極高、壓力和溫度適中的場合使用較為經濟實惠。而且單閘板閥門的通徑相對較大，對于大口徑管道系統，單閘板閥門的流通能力較強，能夠滿足較大流量的需求。

缺點：由于只有一塊閘板，在關閉時，閘板所受的介質壓力全部集中在閘板與閥座的接觸面上，這可能導致較大的密封比壓。在高溫、高壓或者介質含有固體顆粒等惡劣工況下，閘板和閥座容易磨損，影響密封性能和使用壽命。

雙閘板閥門

優點：雙閘板的結構使其在承受介質壓力時，壓力能夠分?jǐn)偟絻蓧K閘板上，密封比壓相對較小。這種結構對于一些高壓、高溫或者含有雜質的介質工況具有更好的適應性，能夠有效減少閘板和閥座的磨損，提高閥門的密封性能和使用壽命。另外，雙閘板閥門在開啟和關閉過程中，由于兩塊閘板的協同動作，相對比較平穩，對管道系統的沖擊力較小。

缺點：結構較為復雜，零部件較多，這使得制造工藝復雜，成本較高。同時，由于雙閘板之間需要精確的配合和連接部件，在安裝和維護過程中要求較高的技術水平，并且如果這些連接部件出現故障，可能會影響閥門的正常運行。

四、應用場景

單閘板閥門

單閘板閥門常用于一些對密封性要求不是特別高、介質較為清潔、壓力和溫度相對較低的管道系統。例如，在一般的給排水系統、低壓蒸汽管道系統等中，單閘板閥門可以作為切斷閥使用，控制流體的通斷。在一些大口徑的輸水管道中，單閘板閘閥能夠憑借其較大的通徑實現高效的流量控制。

雙閘板閥門

雙閘板閥門主要應用于對密封性要求較高、介質情況復雜（如含有固體顆粒、高溫、高壓等）的場合。比如在化工行業的高溫高壓管道系統、含有雜質的漿液輸送管道系統或者石油開采中的井口裝置等，雙閘板閥門能夠更好地適應惡劣工況，保證閥門的密封性能和長期穩定運行。
