GB/T 30832‐2014 閥門 流量系數和流阻系數試驗方法介紹

GB/T 30832 - 2014《閥門 流量系數和流阻系數試驗方法》主要用于規范閥門流量系數和流阻系數的測試，以下是德特森詳細介紹：

一、范圍

1、本標準規定了用試驗方法測定不可壓縮流體流經閥門的流量系數和流阻系數，包括試驗裝置、試驗準備、試驗程序和試驗結果處理等內容。

2、適用于各種類型的閥門，如閘閥、截止閥、球閥、蝶閥等，只要閥門用于不可壓縮流體（如液體）的流量控制，就可以參考此標準進行流量系數和流阻系數的測試。

二、術語和定義

1、流量系數（或）

這是衡量閥門流量特性的重要參數。對于給定的閥門，流量系數表示在單位壓差下，流經閥門的流體體積流量。它反映了閥門對流體流動的阻力大小，流量系數越大，閥門對流體的阻力越小，流體越容易通過閥門。

2、流阻系數（）

用來描述流體流經閥門時能量損失的系數。它與閥門的結構、內部流道形狀等因素有關，通過流阻系數可以計算流體流經閥門的壓力損失，是評估閥門性能的關鍵指標之一。

三、試驗裝置

（一）試驗系統組成

流體供應系統

包括儲液罐、泵等設備，用于提供穩定的流體流量。儲液罐的容量應足夠大，以保證試驗過程中流體供應的連續性。泵的流量和揚程要根據試驗要求選擇，能夠提供足夠的壓力和流量，使流體通過閥門進行測試。

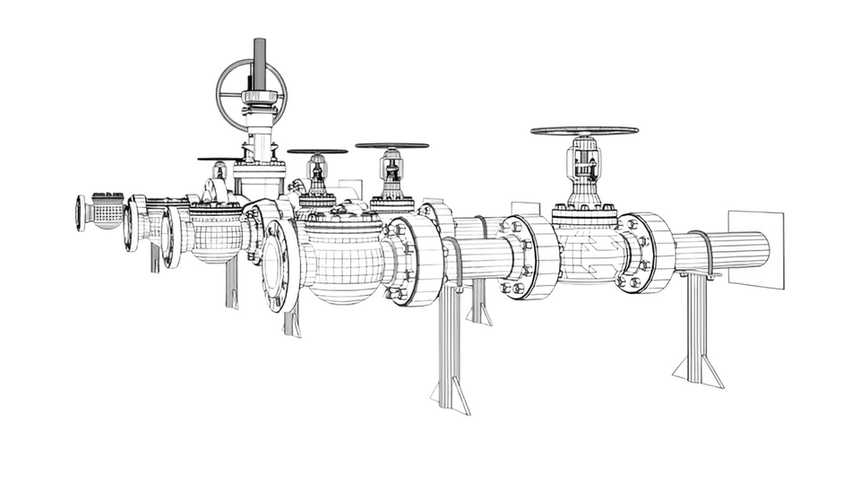

試驗管道系統

試驗閥門安裝在試驗管道中，管道的尺寸和材質要符合標準要求。管道的直徑一般應根據閥門的公稱尺寸選擇，且在閥門前后要有足夠長的直管段，以保證流體在進入和離開閥門時流態穩定。通常，閥門上游直管段長度不小于 10 倍管徑，下游直管段長度不小于 5 倍管徑。

流量測量裝置

用于準確測量流經閥門的流體流量。常見的流量測量裝置有渦輪流量計、電磁流量計等，其精度應滿足試驗要求。流量測量裝置的安裝位置要合適，一般安裝在閥門下游直管段之后，以避免閥門內部復雜的流態對流量測量產生干擾。

壓力測量裝置

在閥門的上游和下游分別設置壓力測量點，用于測量閥門前后的壓力差。壓力測量裝置可以是壓力表、壓力傳感器等，其精度要求較高，一般測量誤差不超過試驗壓力的 ±0.5%。

（二）試驗裝置的校準

流量測量裝置校準

流量測量裝置應定期進行校準，以確保其測量精度。校準可以采用標準流量計進行比對，或者根據流量測量裝置的工作原理，通過已知的標準流量源進行校準。校準周期和方法應根據設備的使用情況和制造商的建議確定。

壓力測量裝置校準

壓力測量裝置同樣需要定期校準，通常采用標準壓力源進行校準。校準過程中要檢查壓力測量裝置的線性度、精度等指標，確保其在試驗壓力范圍內能夠準確測量壓力。

四、試驗準備

閥門檢查

試驗前要對閥門進行外觀檢查，確保閥門無損壞、變形等情況。同時，檢查閥門的型號、規格、連接方式等參數是否符合試驗要求，保證閥門能夠正確安裝在試驗管道系統中。

試驗管道安裝

將閥門安裝在試驗管道中，連接要牢固可靠，防止泄漏。在安裝過程中，要注意閥門的安裝方向，確保與實際使用情況一致。安裝完成后，要對試驗管道系統進行密封性檢查，可以采用打壓試驗等方法，確保系統無泄漏。

試驗介質選擇與準備

選擇合適的不可壓縮流體作為試驗介質，如水等。試驗介質的溫度、粘度等物理性質會影響試驗結果，因此要記錄試驗介質的相關物理參數。如果試驗介質的溫度變化較大，可能需要對試驗系統進行溫度控制，以保證試驗條件的穩定性。

五、試驗程序

流量調節與測量

啟動流體供應系統，通過調節泵的流量或者閥門的開度，使流體以不同的流量通過試驗閥門。在每個流量點下，穩定一段時間后，使用流量測量裝置測量流經閥門的流量。流量調節的范圍應根據閥門的額定流量和試驗?zāi)康拇_定，一般要覆蓋閥門的常用流量范圍。

壓力測量

在測量流量的同時，使用壓力測量裝置測量閥門上游和下游的壓力。記錄每個流量點下的閥門前后壓力差，壓力差是計算流量系數和流阻系數的關鍵數據。為了保證壓力測量的準確性，要注意壓力測量點的位置和連接方式，避免出現壓力波動或者測量誤差。

試驗數據記錄

詳細記錄試驗過程中的流量、壓力差、試驗介質溫度等數據。數據記錄的頻率和精度要根據試驗要求確定，一般要保證數據能夠準確反映試驗過程中的閥門性能變化。同時，記錄試驗閥門的型號、規格、試驗日期、試驗人員等信息，以便于后續的數據處理和結果分析。

六、試驗結果處理

流量系數計算

根據測量得到的流量和壓力差數據，按照標準規定的公式計算流量系數。對于不同類型的流量系數（如或），計算公式可能略有不同，但基本原理都是基于流體力學的流量 - 壓差關系。例如，值的計算公式為：，其中為體積流量，為流體密度，為閥門前后壓力差。

流阻系數計算

利用流量和壓力差數據，結合流體力學原理，計算流阻系數。流阻系數的計算公式與閥門的結構和試驗條件有關，一般通過能量損失方程推導得到。計算得到的流阻系數可以用于評估閥門對流體的阻力特性，為閥門在實際工程中的選型和應用提供參考。

結果分析與報告

對計算得到的流量系數和流阻系數進行分析，比較不同閥門或者同一閥門在不同工況下的性能差異。試驗結果可以以圖表、表格等形式呈現，如繪制流量系數 - 流量曲線、流阻系數 - 流量曲線等，更直觀地展示閥門的性能。最后，編寫試驗報告，報告內容包括試驗?zāi)康�、試�?yàn)裝置、試驗方法、試驗結果、結論等部分，完整記錄閥門流量系數和流阻系數的試驗過程和結果。
