GB/T 28777‐2012 石化工業用閥門的評定介紹

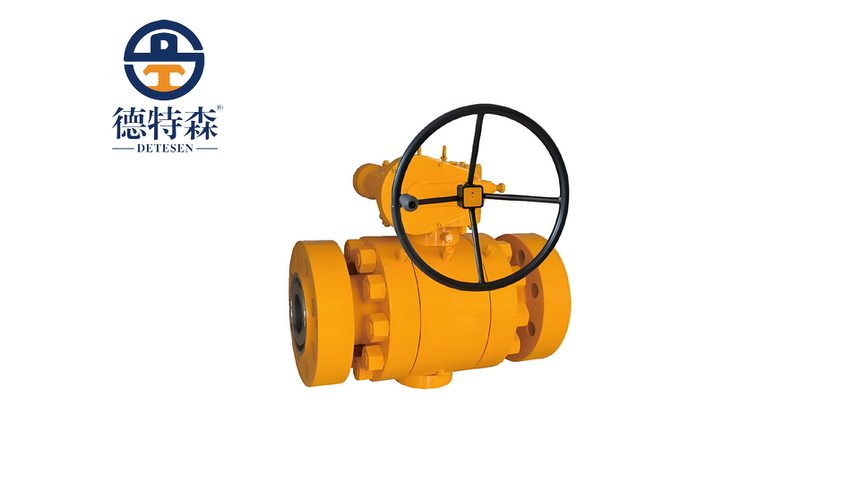

GB/T 28777 - 2012《石化工業用閥門的評定》是石化行業閥門質量和性能評估的重要標準，以下是德特森詳細介紹：

一、適用范圍

1、本標準規定了石化工業用閥門（包括閘閥、截止閥、球閥、蝶閥等）的評定總則、評定要求、試驗方法、合格判定和評定報告等內容。

2、適用于公稱壓力 PN10 - PN420、公稱尺寸 DN15 - DN1200，在石油和化學工業生產過程中用于輸送流體介質（如石油、天然氣、化工原料等）的金屬閥門。

二、評定總則

1、評定原則

閥門評定應基于產品標準、設計文件和用戶要求。當閥門的設計、材料、制造工藝等關鍵因素發生變更時，可能需要重新評定。評定過程應客觀、公正、科學，確保閥門的質量和性能符合石化工業的嚴格要求。

2、評定程序

一般包括閥門的文件審查、外觀檢查、尺寸檢查、材料檢驗、性能試驗等環節。通過這些環節的綜合評估，對閥門是否滿足石化工業應用進行全面判定。

三、評定要求

（一）文件審查

1、設計文件審查

審查閥門的設計圖紙，包括閥體、閥蓋、閥桿、密封件等零部件的設計，確保設計符合石化工藝要求和相關標準。例如，閥門的結構設計應考慮到介質的腐蝕性、壓力、溫度等因素，保證在石化工況下的可靠性。

2、質量控制文件審查

檢查閥門制造企業的質量控制文件，如原材料檢驗報告、制造工藝文件、無損檢測報告等。這些文件是保證閥門質量的基礎，通過審查可以追溯閥門制造過程中的質量控制情況。

（二）外觀檢查

1、鑄件質量檢查

檢查閥門鑄件表面是否有砂眼、氣孔、裂紋等缺陷。對于石化閥門，由于其工作環境的復雜性，外觀缺陷可能會導致介質泄漏或腐蝕等問題。例如，砂眼可能會成為腐蝕的起始點，影響閥門的使用壽命。

2、表面處理檢查

查看閥門表面的處理情況，如涂漆、電鍍等。表面處理不僅影響閥門的外觀，還與閥門的防腐性能密切相關。在石化工業中，閥門可能會接觸到各種腐蝕性介質，良好的表面處理可以有效防止閥門生銹和腐蝕。

（三）尺寸檢查

1、關鍵尺寸測量

對閥門的關鍵尺寸，如閥體的壁厚、閥桿的直徑、密封面的尺寸等進行測量，確保其尺寸符合設計圖紙和標準要求。尺寸的準確性直接關系到閥門的裝配精度和性能，例如，閥體壁厚不足可能會影響閥門的強度，無法承受石化工藝中的高壓。

2、公差控制檢查

檢查閥門各零部件的尺寸公差是否在允許范圍內。合理的公差控制可以保證閥門的互換性和裝配質量，防止因尺寸偏差導致的閥門泄漏或操作卡滯等問題。

（四）材料檢驗

1、化學成分分析

分析閥門材料的化學成分，確保其符合設計要求。在石化工業中，閥門材料需要根據不同的介質和工況選擇合適的合金成分。例如，對于輸送酸性介質的閥門，材料可能需要含有足夠的鉻、鎳等元素來提高耐腐蝕性。

2、力學性能測試

進行材料的力學性能測試，包括抗拉強度、屈服強度、伸長率、硬度等指標的測試。這些力學性能指標決定了閥門在承受壓力、溫度變化和操作力等情況下的性能。例如，閥門材料的抗拉強度應足以承受管道系統中的壓力，防止閥體破裂。

（五）性能試驗

1、壓力試驗

（1）殼體試驗：按照相關標準（如 GB/T 13927）進行殼體試驗，試驗壓力一般為閥門公稱壓力的 1.5 倍，但不得低于 1.5MPa。在試驗過程中，觀察閥門殼體是否有滲漏、變形等情況，以檢驗閥門殼體的強度。

（2）密封試驗：密封試驗壓力通常為閥門公稱壓力的 1.1 倍。對于金屬密封閥門，保壓時間不少于 15 分鐘；對于非金屬密封閥門，保壓時間不少于 5 分鐘。檢查閥門的密封部位是否有泄漏現象，確保閥門的密封性能滿足石化工藝要求。

2、操作性能試驗

檢驗閥門的開啟和關閉動作是否靈活、平穩。對于電動、氣動等驅動方式的閥門，還要檢查其驅動裝置的性能，如電機的扭矩、氣動執行機構的氣壓范圍等。在石化工業中，閥門可能需要頻繁操作，良好的操作性能可以保證工藝的順利進行。

3、耐蝕性能試驗（如有要求）

根據閥門的使用介質和工況，可能需要進行耐蝕性能試驗�？梢圆捎媒�泡試驗、電化學腐蝕試驗等方法，評估閥門材料在特定腐蝕介質中的耐腐蝕能力。對于在強腐蝕性環境下工作的石化閥門，耐蝕性能試驗是非常重要的評定環節。

四、合格判定

1、單項判定

對于文件審查、外觀檢查、尺寸檢查、材料檢驗和性能試驗等每個評定項目，都有相應的合格標準。如果某一項目不符合要求，則該項目判定為不合格。例如，閥門密封試驗過程中出現泄漏，則密封試驗項目不合格。

2、綜合判定

只有當所有評定項目都合格時，閥門才能判定為整體合格。如果有一個或多個項目不合格，閥門需要進行返工、返修或報廢處理，然后重新進行評定，直到合格為止。

五、評定報告

1、報告內容

評定報告應包括閥門的基本信息（如型號、規格、制造廠家等）、評定依據（如標準、設計文件等）、評定項目和方法、評定結果（包括各項目的合格情況）、評定結論（閥門是否合格）以及評定日期等內容。

2、報告作用

評定報告是閥門質量的重要證明文件，為石化企業選擇閥門提供了可靠的參考依據，同時也便于追溯閥門的評定過程和質量情況。
