GB/T 12220-1989《通用閥門 標志》介紹

GB/T 12220-1989《通用閥門 標志》是一項關于通用閥門標識的重要標準，以下是德特森對該標準的詳細介紹：

一、標準的基本信息

提出部門：由中華人民共和國機械電子工業部提出。

歸口單位：合肥通用機械研究所歸口。

主要起草人：洪勉成、孫賽娥、章華友。

二、標準的主要內容

1、標志內容：

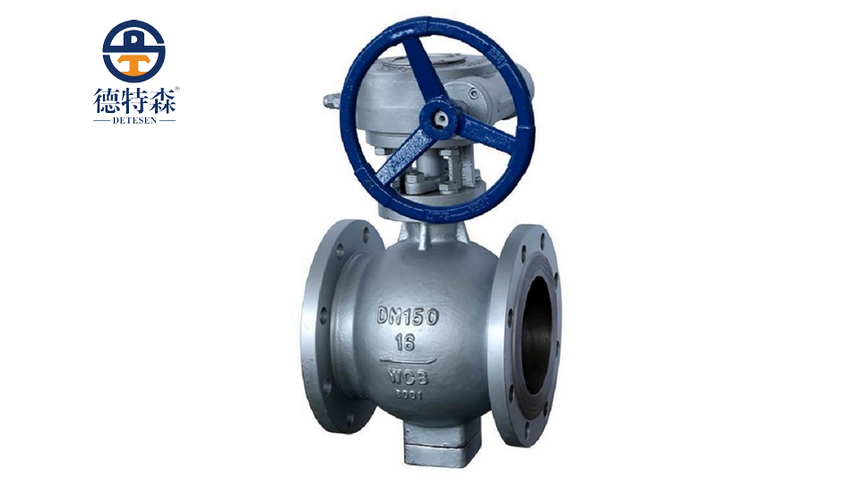

必須使用的標志：包括公稱通徑 (DN)、公稱壓力 (PN)、閥體材料代號、制造廠名或商標、介質流向的箭頭等。其中，閥體上的公稱壓力鑄字標志值等于 10 倍的兆帕 (MPa) 數，設置在公稱通徑數值的下方時，其前不冠以代號 “PN” 。

可選擇使用的標志：有熔煉爐號、內件材料代號、工位號、襯里材料代號、質量和試驗標記、檢驗人員印記、制造年、月、流動特性等。

2、手輪旋向標志：如果手輪尺寸足夠大，手輪上應設以指示閥門關閉方向的箭頭或附加 “關” 字。

3、標記方法：

公稱通徑大于或等于 50mm 閥門的標志：各類閥門標準中沒有特殊規定時，可選擇使用的標志可標記在閥體或標牌上。

公稱通徑小于 50mm 閥門的標志：按相關規定進行標記。

附加標志：只要附加標志不與上述標志發生混淆，可以附加其他任何標志，如產品型號等。對于減壓閥、蒸汽疏水閥、安全閥等特殊閥門，還有各自特定的標志要求。

三、標準的作用和意義

· 便于識別與管理：通過規定統一的標志內容和標記方法，使用者可以方便地識別閥門的基本參數、材料、流向等信息，有利于閥門的正確安裝、使用、維護和管理。

· 保證產品質量：標準的實施有助于規范閥門生產企業的標識行為，促使企業保證產品質量和性能，提高產品的可追溯性，便于質量監督和檢驗。

· 促進市場流通：統一的標志標準有利于不同廠家生產的閥門在市場上的流通和互換，為用戶提供了便利，也有利于推動閥門行業的健康發展。

四、標準的更新

該標準目前已被更新為 GB/T 12220-2015《工業閥門 標志》. 與 GB/T 12220-1989 相比，主要技術變化包括：修改了標準名稱；修訂了原標志項目表，分為表 1（必須使用的標志）和表 2（其他標志），使標志項目的內容更加清晰明確；將 “受壓部件材料代號” 修改為 “閥體材料等級” 和 “閥蓋材料等級”；增加了適用介質、密封副匹配材料等級、流量系數、最大允許工作壓差、減壓閥進出口工作壓力范圍、整定壓力、流道面積或直徑、額定排量或額定排量系數、開啟高度等標志以及特殊類型閥門的標志內容；刪除了質量和試驗標記、檢驗人員印記等。
