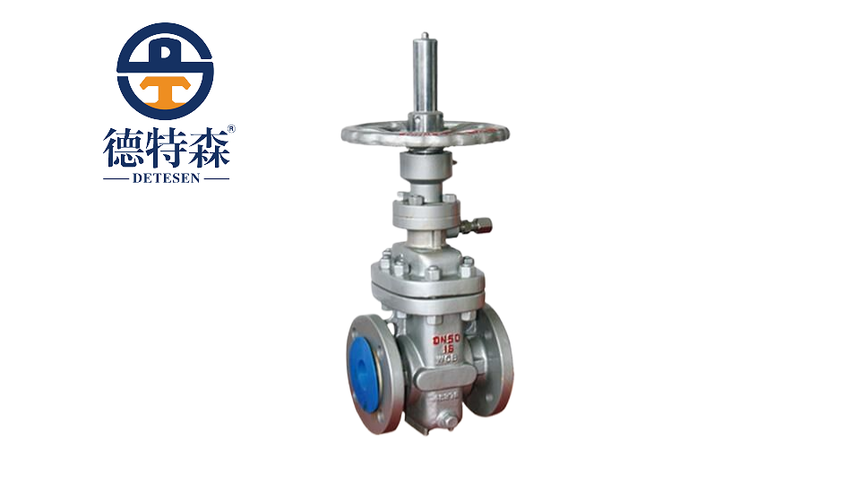

GB/T 23300‐2009 平板閘閥介紹

一、適用范圍

閥門規格范圍：GB/T 23300 - 2009 標準適用于公稱壓力 PN16 - PN160、公稱尺寸 DN40 - DN1200 的平板閘閥。這種閥門主要應用于石油、天然氣等行業的管道輸送系統，用于截?cái)嗷蚩刂屏黧w的流動。

介質條件：適用于輸送非腐蝕性或弱腐蝕性的液體、氣體介質，如石油、天然氣、水等。不過，對于特殊腐蝕性介質，可能需要特殊的材料選擇或防腐措施來滿足要求。

二、引用標準

該標準引用了許多相關標準，如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（工業閥門 標志）等。這些引用標準為平板閘閥在尺寸規格、壓力等級標識、標志等方面提供了基礎依據，確保了本標準與其他標準體系的協調一致性。

三、術語和定義

對平板閘閥相關的關鍵術語進行明確，例如 “平板閘閥”（閘板為平行于流體通道的平板狀，通過閘板的升降來控制流體通斷的閥門）。這些準確的術語定義有助于在行業內統一交流語言，避免因概念模糊而產生誤解。

四、結構形式

閥體結構：閥體一般采用鑄鋼或鍛鋼制造，其形狀和內部結構要能夠承受介質壓力。閥體內部有供閘板升降的通道和導向結構，以確保閘板運動的準確性和平穩性。閥體的連接方式多樣，常見的有法蘭連接、對夾連接和焊接連接，可根據管道系統的要求選擇合適的連接方式。

閘板結構：閘板是平板閘閥的關鍵部件，其形狀為平板狀，與閥體的流道緊密配合。閘板的兩面通常會有密封面，密封面的材料可以是金屬或非金屬。當閘板降下時，密封面與閥體的密封座貼合，實現截?cái)嗔黧w的功能。閘板的升降通過閥桿來驅動，閥桿與閘板的連接要牢固且能保證閘板運動的靈活性。

其他部件：包括閥桿、填料函、壓蓋等。閥桿用于傳遞操作力，使閘板升降。填料函用于密封閥桿與閥體之間的間隙，防止介質泄漏，通常會填充密封材料如聚四氟乙烯等。壓蓋用于壓緊填料，保證密封效果。

五、技術要求

壓力 - 溫度等級：規定了不同公稱壓力對應的溫度范圍。在合適的溫度范圍內，平板閘閥能夠正常工作，確保其密封性和機械性能。隨著公稱壓力的升高，溫度范圍可能會根據材料性能和實際應用場景有所調整，因?yàn)閴毫�和溫度對閥門材料的性能有顯著影響。

材料要求：

（1）閥體材料的選擇要根據介質的腐蝕性、壓力和溫度等因素綜合考慮，其化學成分和力學性能應符合相應的國家標準。對于閘板和密封材料，要保證在規定的壓力、溫度和介質條件下能夠提供良好的密封性能和耐磨損性能。例如，密封面材料若采用金屬，要考慮其硬度匹配和耐腐蝕性；若采用非金屬，要考慮其在工作溫度下的穩定性。

（2）閥桿等其他部件材料也應具備足夠的強度和耐腐蝕性，以確保閥門的長期可靠運行。

尺寸與公差：明確了平板閘閥的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于閥門在不同管道系統中的互換性。并且規定了各部件的尺寸公差范圍，以確保閥門的制造精度，保證閥門的質量和性能穩定性。例如，閘板與閥體密封座之間的尺寸公差直接影響閥門的密封性能。

六、試驗方法

殼體試驗：將閥門安裝在試驗裝置上，封閉閥門兩端，向閥門內腔施加規定的試驗壓力（一般為公稱壓力的 1.5 倍），保持一定時間，檢查閥門殼體有無滲漏、變形等現象，以此驗證殼體的強度是否滿足要求。

密封試驗：在閥門關閉狀態下，向閥門一端施加規定的密封試驗壓力（通常為公稱壓力的 1.1 倍），另一端與大氣相通，檢查閥門密封面有無泄漏。對于平板閘閥，重點檢查閘板與閥體密封座之間的密封情況，可以采用氣泡觀察法或其他合適的泄漏檢測方法。

動作試驗：通過手動或動力驅動方式操作閥門，觀察閘板的升降動作是否靈活、平穩，檢查是否能夠準確地控制閥門的開啟和關閉程度，同時測量操作力矩是否在合理范圍內。操作力矩過大可能導致閥門操作困難，過小則可能影響密封性能。

七、檢驗規則

出廠檢驗：每臺平板閘閥出廠前都要進行全面的檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（殼體試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。

型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。

八、標志、包裝、運輸和貯存

標志：閥門產品應在明顯位置標注公稱直徑、公稱壓力、材料代號、制造商名稱或商標、介質流向箭頭等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別閥門的參數和特性。

包裝、運輸和貯存：閥門應進行適當?shù)陌�裝，采用防潮、防震等包裝材料和方式，防止在運輸和貯存過程中受到損壞。在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息。在貯存方面，要存放在干燥、通風、避免陽光直射的環境中，對于長期貯存的閥門，可能需要定期檢查其性能。
