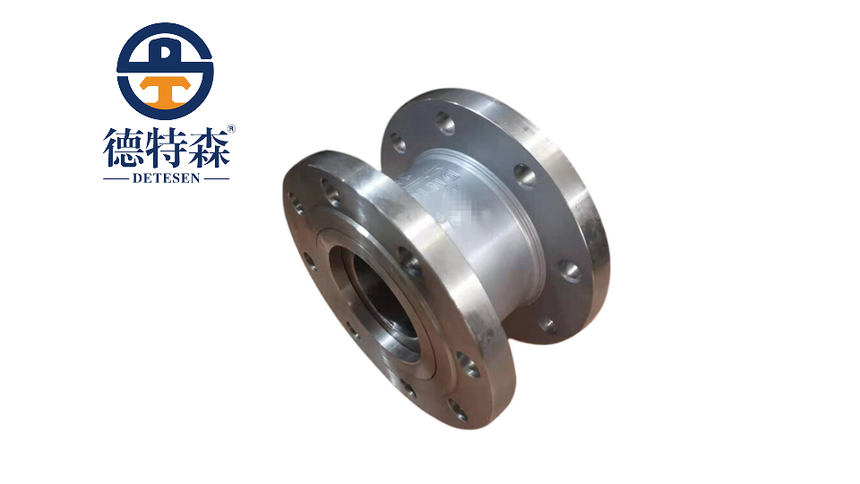

GB/T 21386‐2008 比例式減壓閥介紹

一、適用范圍

應用場景與介質類型：GB/T 21386 - 2008 標準適用于工業與民用建筑生活給水系統、消防給水系統等，對水介質進行減壓的比例式減壓閥。它在確保供水系統不同區域壓力穩定方面發揮關鍵作用，能夠?qū)⑦M口壓力按一定比例降低到出口壓力。

參數范圍：涵蓋了不同公稱壓力和公稱尺寸范圍的比例式減壓閥，但具體的壓力和尺寸范圍可能因減壓閥的類型和結構而有所不同。

二、引用標準

引用了如 GB/T 1047（管道元件 DN（公稱尺寸）的定義和選用）、GB/T 1048（管道元件 PN（公稱壓力）的定義和選用）、GB/T 12220（工業閥門 標志）等一系列標準。這些引用標準為比例式減壓閥在尺寸規格、壓力等級標識、標志等多個方面提供了基礎依據，保證了本標準與其他相關標準的一致性和協調性。

三、術語和定義

對比例式減壓閥相關的關鍵術語進行了精準定義，如 “比例式減壓閥”（出口壓力與進口壓力按照固定比例關系自動調節的減壓閥）等。這些明確的術語定義有助于在行業內統一交流語言，避免因概念模糊而產生誤解，確保標準的有效執行。

四、結構形式

閥體結構：閥體通常為鑄造或鍛造結構，其內部設計有進口、出口和減壓元件的安裝空間。閥體的形狀和結構要能夠承受進口壓力和減壓過程中產生的壓力差，并且保證介質在閥體內的流動路徑合理，減少壓力損失。

減壓元件與調節機構：減壓元件是比例式減壓閥的核心部件，它通過特殊的結構設計，使得出口壓力與進口壓力保持固定的比例關系。調節機構可能相對簡單，因為其主要是基于自身結構實現比例減壓，而不像一些其他減壓閥需要復雜的手動或自動調節裝置來設定壓力。不過，有些比例式減壓閥也可能配備有限的調節功能，用于微調比例關系或在一定范圍內調整出口壓力。

五、技術要求

壓力 - 溫度等級：規定了不同公稱壓力對應的溫度范圍。由于溫度會影響減壓閥的材料性能和密封性能等，所以在合適的溫度范圍內，比例式減壓閥才能正常工作，確保其出口壓力與進口壓力的比例穩定。

材料要求：

（1）閥體材料可根據介質的腐蝕性、壓力和溫度等因素選擇，如碳鋼、合金鋼、不銹鋼等。減壓元件和密封材料的選擇要考慮其在壓力、溫度和介質環境下的耐受性，以保證良好的減壓效果和密封性能。例如，密封材料可能需要具備良好的彈性和耐腐蝕性，以防止泄漏。

（2）材料的化學成分和力學性能都應符合相應的國家標準或行業標準。

尺寸與公差：明確了比例式減壓閥的公稱尺寸、結構長度、法蘭尺寸等尺寸參數。這些尺寸的標準化有助于減壓閥在不同管道系統中的互換性。并且規定了各部件的尺寸公差范圍，以確保減壓閥的制造精度，保證閥門的質量和性能穩定性。

六、性能要求：

減壓性能要求：比例式減壓閥最關鍵的性能是保持穩定的減壓比例。在規定的進口壓力變化范圍內，出口壓力與進口壓力的比例應保持在規定的公差范圍內。例如，在進口壓力有一定波動的情況下，出口壓力應按照設定的比例相應變化，且偏差不應超過允許范圍，這對于保證下游設備或系統的壓力穩定至關重要。

流量特性要求：在不同的進口壓力和流量條件下，比例式減壓閥的流量 - 壓力特性應符合標準規定。即隨著流量的增加或減少，出口壓力與進口壓力的比例關系應保持相對穩定，并且要保證在額定流量范圍內，減壓閥不會出現阻塞或失控等現象。

密封性能要求：在正常工作壓力下，比例式減壓閥應保持良好的密封性能，防止介質泄漏。對于不同類型的密封（如金屬密封和非金屬密封），標準規定了相應的泄漏量允許值，通過嚴格的密封試驗來檢驗。

七、試驗方法

比例性能試驗：通過改變進口壓力，在不同的進口壓力下測量出口壓力，計算出口壓力與進口壓力的比例，記錄并分析比例的變化情況，以驗證減壓閥的減壓比例性能是否符合標準要求。試驗過程中要注意控制流量等其他因素的穩定。

流量特性試驗：在固定進口壓力的情況下，改變通過減壓閥的流量，測量相應的出口壓力，繪制流量 - 壓力特性曲線，檢查曲線是否符合標準規定的特性范圍，特別是要關注流量變化對減壓比例的影響。

密封試驗：在正常工作壓力和靜止?fàn)顟B(tài)下，采用適當?shù)姆椒ǎㄈ鐨馀莘ǖ龋�檢查減壓閥的密封性能，測量并記錄泄漏量，判斷是否符合標準要求。

八、檢驗規則

出廠檢驗：每臺比例式減壓閥出廠前都要進行全面的檢驗，包括外觀檢查（檢查閥門表面是否有砂眼、裂紋等缺陷）、尺寸檢查（確保閥門尺寸符合標準要求）、壓力試驗（比例性能試驗和密封試驗）等。只有檢驗合格的閥門才能出廠銷售。

型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，需要進行型式檢驗。型式檢驗項目涵蓋標準規定的所有技術要求和試驗項目，以全面評估產品的性能和質量是否符合標準要求。

九、標志、包裝、運輸和貯存

標志：比例式減壓閥產品應在明顯位置標注公稱直徑、公稱壓力、進口和出口壓力范圍（或減壓比例）、材料代號、制造商名稱或商標等信息。這些標志有助于用戶在安裝、使用和維護過程中準確識別減壓閥的參數和特性，特別是減壓比例等關鍵信息，對于正確使用減壓閥至關重要。

包裝、運輸和貯存：減壓閥應進行適當?shù)陌�裝，采用防震、防潮等包裝材料和方式，防止在運輸和貯存過程中受到損壞。在包裝上要標明產品名稱、規格、數量、重量、生產日期等信息。在貯存方面，要存放在干燥、通風、避免陽光直射的環境中，對于長期貯存的減壓閥，可能需要定期檢查其性能。
