GB/T 21385‐2008 金屬密封球閥介紹

GB/T 21385-2008《金屬密封球閥》是一項關于金屬密封球閥的國家標準，以下是德特森對該標準的詳細介紹：

一、適用范圍

該標準適用于公稱尺寸 DN15～DN600、公稱壓力 PN16～PN420，法蘭連接、焊接連接及螺紋連接的金屬密封球閥。

二、引用標準

引用了眾多相關標準，如 GB/T 12220 通用閥門標志、GB/T 12221 金屬閥門結構長度、GB/T 12224 鋼制閥門一般要求、GB/T 13927 通用閥門壓力試驗等，這些引用標準為金屬密封球閥的各項性能指標和技術要求提供了具體的規范和測試方法。

三、術語定義

金屬密封球閥：指球閥密封副，即閥座密封面與球體密封面材料配對為金屬對金屬的球閥。

單向密封：只能在規定的方向即球閥上標示的密封方向密封。

雙向密封：在兩個方向上都能密封。

四、結構型式

分為浮動球式和固定球式，連接型式為法蘭連接、焊接連接及螺紋連接。

· 浮動球式：結構相對簡單，球體在介質壓力作用下會產生一定的位移，靠介質壓力將球體緊壓在出口端的閥座上實現密封，一般適用于中小口徑的球閥，如 DN15~200mm 的球閥常用浮動球結構。

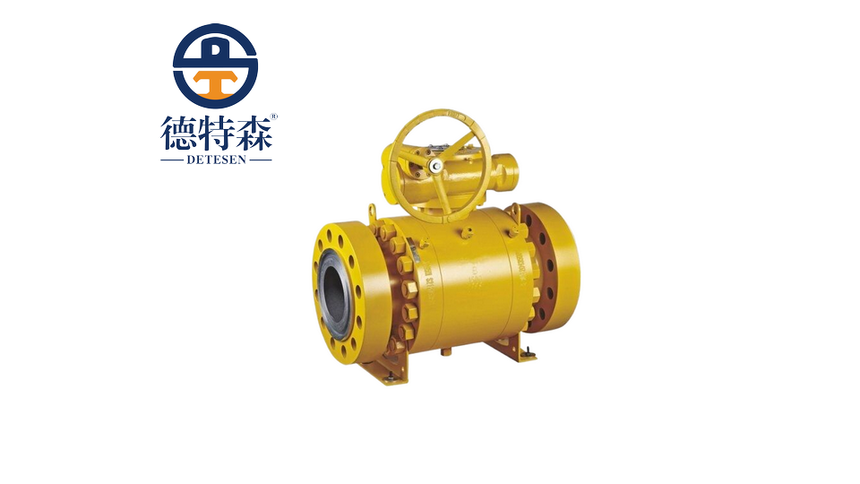

· 固定球式：球體通過固定軸等結構固定在閥體中，閥座采用彈性或自緊式密封結構，能夠適應更高的壓力和更大的口徑，通常大中口徑的球閥，如 DN125~500mm 會采用固定球結構。

五、技術要求

· 壓力 - 溫度額定值：球閥的壓力 - 溫度額定值應不高于殼體的額定壓力 - 溫度額定值，同時還需考慮閥座、閥桿及閥體連接密封處等非金屬件受溫度的影響，其具體額定值應滿足相關規定。

· 結構長度：球閥的結構長度尺寸按 GB/T 12221 的規定或按訂貨合同的要求執行。

· 連接端：平面、凸面式法蘭按 GB/T 9113.1 的規定，或按訂貨合同的要求；凹凸面式法蘭按 GB/T 9113.2 的規定等，不同類型的法蘭連接以及焊接連接端、承插焊連接端、內螺紋連接端等都有相應的標準規定或按合同要求執行。

· 球閥的流道：縮徑和不縮徑的閥門流道都應該是圓形的，且有直徑下限的規定。

六、材料要求

標準雖未明確指定具體的材料，但引用了 GB/T 12228 通用閥門碳素鋼鍛件技術條件、GB/T 12229 通用閥門碳素鋼鑄件技術條件、GB/T 12230 通用閥門不銹鋼鑄件技術條件等材料標準，制造商可根據球閥的使用工況和性能要求，選擇合適的碳素鋼、不銹鋼等材料來制造閥體、球體、閥座等部件。

七、裝配與調試

規定了金屬密封球閥在裝配過程中的各項要求，如零件的清洗、裝配順序、間隙調整等，以確保球閥的裝配質量和性能。同時，還對調試的方法和步驟進行了指導，包括閥門的開關操作、密封性能測試、動作靈活性檢查等，保證球閥在投入使用前各項性能指標符合標準要求。

八、試驗方法

按照 GB/T 13927 等相關標準對金屬密封球閥進行壓力試驗，包括殼體試驗、密封試驗等，以驗證球閥的強度和密封性能是否滿足標準規定。

九、檢驗規則

明確了金屬密封球閥的檢驗項目、抽樣方法、合格判定準則等，確保產品質量的一致性和可靠性。

十、標記、銘牌及供貨

規定了金屬密封球閥在產品標記、銘牌內容以及供貨要求等方面的具體內容，如應在球閥上標注公稱直徑、公稱壓力、介質流向箭頭等信息，銘牌上應注明產品型號、規格、生產廠家、生產日期等內容，供貨時應提供產品合格證、質量保證書、使用說明書等相關文件。
