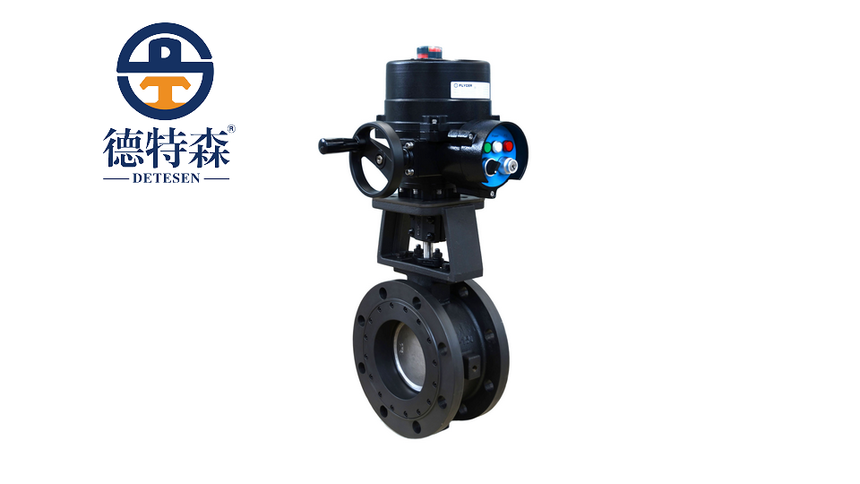

GB/T 12238‐2008 法蘭和對夾連接彈性密封蝶閥介紹

GB/T 12238-2008《法蘭和對夾連接彈性密封蝶閥》是一項關于法蘭和對夾連接彈性密封蝶閥的國家標準，以下是德特森對該標準的詳細介紹：

一、適用范圍

本標準適用于公稱壓力不大于 PN25，公稱尺寸為 DN50～DN4000 的法蘭連接彈性密封蝶閥，以及公稱壓力不大于 PN16，公稱尺寸為 DN50～DN1200 的對夾連接彈性密封蝶閥 。適用的介質為非腐蝕性液體或氣體，且當閥門處于全開位置時，管道內介質的流速不大于 5m/s。

二、規范性引用文件

該標準引用了眾多其他標準，如 GB 150《壓力容器》、GB/T 228《金屬材料 拉伸試驗》、GB/T 9113《整體鋼制管法蘭》、GB/T 12220《工業閥門 標志》、GB/T 12221《金屬閥門 結構長度》等，這些引用標準為法蘭和對夾連接彈性密封蝶閥的設計、制造、試驗等提供了基礎依據。

三、結構形式

規定了法蘭和對夾連接彈性密封蝶閥的結構形式，包括閥體、閥瓣、閥桿、密封副等部件的結構要求，以確保閥門的正常運行和密封性能。例如，對閥瓣的形狀、厚度，閥桿的直徑、材質以及密封副的配合等都有相應的規定。

四、技術要求

· 壓力 - 溫度等級：明確了不同公稱壓力下的適用溫度范圍，以保證閥門在相應的工況下能夠安全可靠地工作。

· 閥體強度和密封性能：要求閥體具有足夠的強度以承受介質壓力，同時閥門的密封性能要滿足規定的泄漏量標準，以防止介質泄漏。

· 操作性能：閥門的開啟和關閉應靈活、平穩，操作力矩應在規定的范圍內，并且在規定的使用次數內，其操作性能應保持穩定。

· 衛生要求：當用于飲用水、食品、醫藥等領域時，蝶閥的衛生要求應符合 GB/T 17219-1998 的規定。

五、材料

對閥門各部件的材料選擇提出了要求，閥體、閥瓣、閥桿等主要部件應選用耐腐蝕、耐磨損、具有良好力學性能的材料，如鑄鐵、碳鋼、不銹鋼等，并規定了相應材料的化學成分、力學性能等指標。

六、試驗方法

· 殼體試驗：通過向閥門殼體內施加一定壓力，檢驗閥體的強度和密封性，試驗壓力一般為公稱壓力的 1.5 倍。

· 密封試驗：包括低壓密封試驗和高壓密封試驗，以檢查閥門在不同壓力下的密封性能，確保閥門在使用過程中不會發生泄漏。

· 操作性能試驗：測試閥門的開啟和關閉力矩、動作靈活性等操作性能指標，以驗證閥門是否符合標準要求。

七、檢驗規則

· 出廠檢驗：每臺閥門在出廠前都應進行全面的檢驗，包括外觀檢查、尺寸檢查、殼體試驗、密封試驗等，只有檢驗合格的閥門才能出廠。

· 型式檢驗：在新產品試制、老產品轉廠生產、產品結構或材料有重大改變等情況下，應進行型式檢驗，檢驗項目包括標準規定的所有技術要求和試驗項目。

八、標志、涂漆、包裝和運輸

· 標志：閥門應在明顯位置標注公稱通徑、公稱壓力、介質流向、制造廠名或商標等標志，以便于識別和使用，標志應符合 GB/T 12220 的規定。

· 涂漆：規定了閥門的涂漆要求，包括涂漆的種類、顏色、厚度等，以防止閥門表面腐蝕。

· 包裝和運輸：閥門應進行適當?shù)陌�裝，以防止在運輸和貯存過程中受到損壞，并應在包裝上標明產品名稱、規格、數量、重量、生產日期等信息，以及防潮、防震等注意事項。
