GB/T 4213-2008 氣動調節閥介紹

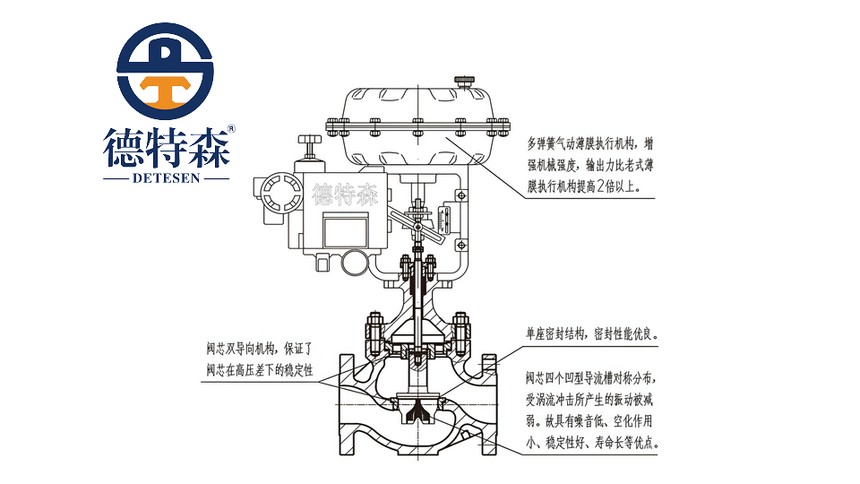

GB/T 4213-2008《氣動調節閥》是一項關于工業過程控制系統用氣動調節閥的國家標準，以下是德特森對該標準的詳細介紹：

一、范圍和引用文件

范圍：規定了工業過程控制系統用氣動調節閥的產品分類、技術要求、試驗方法、檢驗規則等，適用于氣動執行機構與閥組成的各類氣動調節閥，有關內容也適用于獨立的氣動執行機構和閥組件，但不適用于承受放射性工作條件等國家有特定要求工作條件的調節閥。

引用文件：引用了包括 GB/T 15464、GB/T 17213 所有部分、JB/T 8218-1999 等標準，這些引用標準為氣動調節閥的各項具體要求提供了更詳細的規范和依據。

二、術語和定義

該標準采用了 GB/T 17213.1 等標準中規定的有關控制閥的術語和定義，如公稱尺寸、公稱壓力、額定行程等，確保了在描述氣動調節閥的各種特性和參數時，使用統一、準確的術語，便于行業內的交流和理解。

三、產品分類及通用要求

· 產品分類：氣動調節閥可根據不同的結構形式、連接方式、公稱尺寸、公稱壓力等進行分類。例如，按結構形式可分為直通單座調節閥、直通雙座調節閥、角形調節閥等；按連接方式可分為法蘭連接、螺紋連接、焊接連接等。

· 通用要求：對氣動調節閥的外觀、材料、加工工藝等方面提出了一般性要求，以保證產品的基本質量和性能。如要求調節閥的表面應無明顯劃痕、毛刺等缺陷，材料應符合相應的國家標準或行業標準，加工工藝應能保證零件的尺寸精度和表面質量等。

四、技術要求

· 基本誤差：規定了氣動調節閥在規定的信號范圍和工作條件下，實際行程與理論行程之間的允許偏差范圍，一般要求基本誤差不超過 ±1.5%。

· 回差：回差是指調節閥在正反行程中，同一輸入信號對應的輸出行程之間的差值，其最大允許值一般不超過 1.5%。

· 死區：死區是指輸入信號變化時，輸出信號不發生變化的區域，該標準規定了死區的最大允許值，一般不超過 0.6%。

· 始終點偏差：包括始點偏差和終點偏差，分別指調節閥在全關和全開位置時，實際行程與理論行程之間的偏差，其允許范圍一般為 ±2.5%。

· 額定行程偏差：額定行程偏差是指調節閥實際行程與額定行程之間的差值，要求不超過額定行程的 ±2.5%。

· 泄漏量：規定了在規定的試驗條件下，氣動調節閥的允許泄漏量等級，一般根據不同的使用要求和密封形式，將泄漏量分為多個等級，如金屬密封的調節閥，其泄漏量等級一般要求達到 IV 級，即不超過額定容量的 0.01%。

· 填料函及其他連接處的密封性：要求填料函及其他連接處應具有良好的密封性，在規定的試驗壓力下，無明顯泄漏現象。

· 氣室的密封性：氣動調節閥的氣室應保證良好的密封性，以確保氣動執行機構的正常工作，防止氣體泄漏影響調節閥的性能。

· 耐壓強度：調節閥應能承受規定的試驗壓力而無破裂、變形等損壞現象，以保證在實際工作中的安全性和可靠性。

· 額定流量系數：額定流量系數是衡量氣動調節閥流通能力的一個重要指標，它與調節閥的結構、尺寸、閥芯形狀等因素有關，通過試驗確定額定流量系數，為用戶在選型時提供依據。

· 固有流量特性：常見的固有流量特性有線性、等百分比和快開特性等，該標準規定了不同流量特性的測試方法和要求，以確保調節閥在不同開度下的流量控制精度。

· 流量特性的斜率偏差：對流量特性的斜率偏差也有一定的要求，以保證流量特性曲線的穩定性和準確性，從而提高調節閥的控制性能。

· 耐工作振動性能：考慮到氣動調節閥在實際工作中可能會受到不同程度的振動影響，標準規定了其應具有一定的耐振動性能，在規定的振動頻率和振幅下，調節閥的各項性能指標應仍能滿足要求。

· 動作壽命：要求氣動調節閥在規定的工作條件下，能夠完成規定次數的動作循環而無故障，一般動作壽命要求不少于 10 萬次或根據用戶的特殊要求確定。

五、試驗方法

詳細規定了上述各項技術要求的試驗方法和步驟，包括試驗裝置、試驗條件、測量儀器的精度要求等，以確保試驗結果的準確性和可比性。例如，在進行基本誤差試驗時，需要使用精度符合要求的測量儀器，在規定的信號范圍和工作條件下，對調節閥的行程進行測量和記錄，并與理論行程進行比較計算基本誤差。

六、檢驗規則

· 出廠檢驗：規定了調節閥在出廠前應進行的檢驗項目和檢驗方法，包括外觀檢查、尺寸檢查、性能試驗等，只有經檢驗合格的產品才能出廠。

· 型式檢驗：在產品的設計、制造工藝、材料等方面有重大改變或用戶有特殊要求時，應進行型式檢驗，型式檢驗項目包括本標準規定的所有技術要求項目。

七、標志、包裝和貯存

· 標志：要求在氣動調節閥的明顯部位應標有產品的型號、規格、公稱壓力、公稱尺寸、流量特性、制造廠名等標志，以便用戶在使用和維護時能夠準確識別產品信息。

· 包裝：規定了調節閥的包裝要求，應采用合適的包裝材料和包裝方式，以防止產品在運輸和貯存過程中受到損壞。

· 貯存：對產品的貯存條件也提出了要求，如應存放在干燥、通風、無腐蝕性氣體的場所，避免陽光直射等，以保證產品的質量和性能不受影響。
