GB/T 1048《管道元件 公稱壓力的定義和選用》介紹

一、標準的范圍和目的

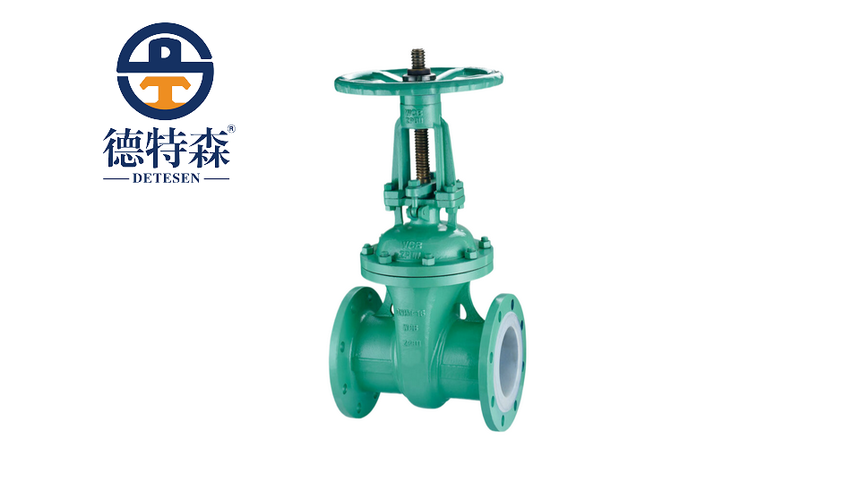

1. 范圍：GB/T 1048 - 2005《管道元件 公稱壓力的定義和選用》規定了管道元件公稱壓力的定義、數值和表示方法，適用于輸送流體的各種管道元件，包括閥門、管件、法蘭等。

2. 目的：其主要目的是為了統一管道元件公稱壓力的概念和使用方法，便于管道系統的設計、制造、安裝和維護。通過規定公稱壓力的標準數值，確保不同廠家生產的管道元件在壓力等級方面具有一致性和互換性，使管道系統能夠安全、可靠地運行。

二、術語和定義

1. 公稱壓力（PN）：這是該標準的核心術語。它是與管道元件的力學性能和尺寸特性相關、用于參考的壓力，是一個用數字表示的壓力等級代號，單位為兆帕（MPa）。例如，PN10 表示公稱壓力為 10MPa。需要注意的是，公稱壓力不代表管道元件在實際使用中的工作壓力，它是一個用于選型和標識的參考?jí)毫χ怠?/span>

三、公稱壓力系列

1. 標準規定了優先選用的公稱壓力系列，包括 PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100 等。這些數值是經過合理選擇和規范的，管道元件制造商在生產產品時，應按照這些標準的公稱壓力等級進行設計和制造，以保證產品符合行業的通用要求。

2. 同時，標準還允許使用其他公稱壓力值，但這些非標準值應根據具體情況進行評估和確定，并且在使用過程中要確保其與整個管道系統的兼容性和安全性。

四、公稱壓力的表示方法

1. 管道元件的公稱壓力應采用 PN 后加一個無量綱的數字來表示，數字表示公稱壓力的數值，單位為 MPa。例如，標記為 PN16 的法蘭，表示該法蘭的公稱壓力為 16MPa。這種表示方法簡單明了，便于在設計圖紙、產品說明書和標識牌等文件和部件上使用，方便用戶快速識別管道元件的壓力等級。

與工作壓力的關系及選用原則

1. 與工作壓力的關系：管道元件的工作壓力是其在實際運行中承受的壓力，它受到多種因素的影響，如介質的性質、溫度、管道系統的運行工況等。公稱壓力是選擇管道元件的重要依據之一，但工作壓力通常小于或等于公稱壓力。在確定管道元件的公稱壓力時，需要考慮工作壓力的最大值以及可能出現的壓力波動等情況，以確保管道元件在使用過程中有足夠的安全裕度。

2. 選用原則：在管道系統設計和管道元件選用過程中，首先要根據介質的性質（如是否具有腐蝕性、是否為易燃易爆氣體或液體等）、工作溫度、流量等因素確定工作壓力的范圍。然后，根據工作壓力并考慮一定的安全系數，從標準規定的公稱壓力系列中選擇合適的公稱壓力等級。例如，對于工作壓力為 1.2MPa 的水管道系統，如果考慮適當?shù)陌踩�系�?shù)，可能會選擇 PN16 的管道元件。

五、對管道系統設計和應用的重要性

1. 設計階段：在管道系統設計過程中，設計人員根據工藝要求確定各個管道的工作壓力后，利用 GB/T 1048 標準規定的公稱壓力系列來選擇合適的管道元件。這有助于保證管道系統的壓力完整性，避免因壓力等級不匹配而導致的安全隱患。同時，統一的公稱壓力標準也方便了設計人員與其他相關人員（如制造商、安裝人員等）之間的溝通和協作。

2. 制造階段：管道元件制造商按照標準規定的公稱壓力等級進行生產，能夠確保產品的質量和性能符合行業要求。通過標準化的生產，不僅提高了生產效率，而且保證了產品在市場上的互換性和兼容性，有利于產品的推廣和應用。

3. 安裝和維護階段：在管道系統的安裝過程中，施工人員可以根據管道元件上標注的公稱壓力等級，快速、準確地進行安裝和連接，確保管道系統的正確組裝。在維護和更換管道元件時，公稱壓力標準也為維修人員提供了明確的參考，方便他們選擇合適的替換元件，減少因元件不匹配而導致的系統故障和安全事故。
