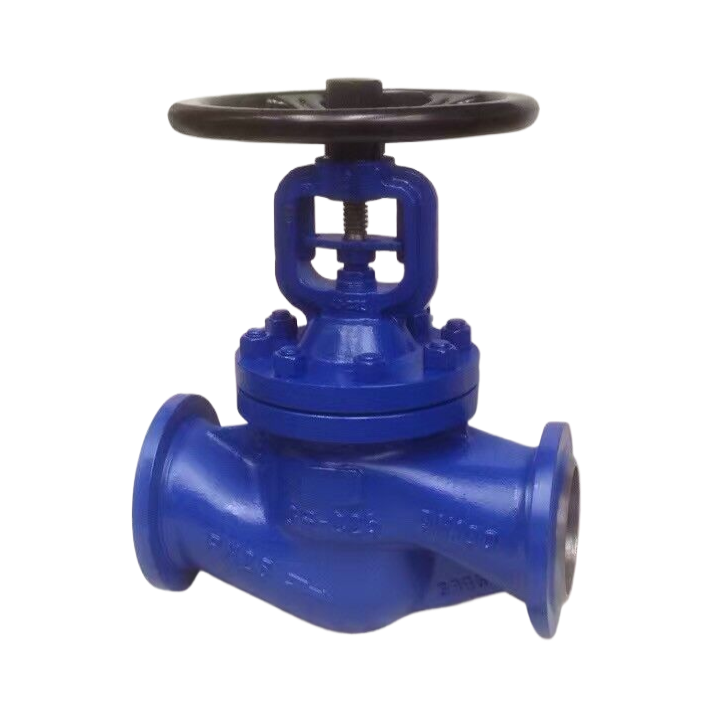

德標波紋管截止閥的技術參數

以下是德特森德標波紋管截止閥的一些常見技術參數，具體參數可能因產品型號、規格和應用場景的不同而有所差異：

公稱壓力：一般常見的有 PN16、PN25、PN40 等，分別對應不同的壓力等級，如 PN16 表示公稱壓力為 1.6MPa。

殼體試驗壓力：通常會比公稱壓力高，例如 PN16 對應的殼體試驗壓力可能為 2.4MPa，PN25 對應的殼體試驗壓力可能為 3.75MPa 等。

密封試驗壓力：一般也與公稱壓力相關，比如 PN16 的密封試驗壓力可能為 1.76MPa 等。

適用溫度：常見的適用溫度范圍為 -29℃～350℃，可適用于多種工況。

驅動方式：有手動、電動、氣動等多種驅動方式可供選擇，以滿足不同的操作需求。

結構長度：符合 DIN3202 標準，不同的公稱通徑和壓力等級對應不同的結構長度尺寸。

連接法蘭：遵循 DIN2543 - 2545 標準，確保與管道系統的連接可靠和密封性能。

主要零件材料：

1、閥體：可采用 gs - c25、1.7363、1.4308、1.4408、1.4306、1.4301 等材質。

2、閥瓣：材料有 astm a182 - gr.f6a、astm a182 - f22、astm a182 - f304、f316、f321、f304l、f316l 等。

3、軸銷：材質為 astm a182 - gr.f6a、astm a182 - f22、astm a182 - f304、f316、f321、f304l、f316l 。

4、閥桿：選用 astm a182 - gr.f6a、astm a182 - f22、astm a182 - f304、f316、f321、f304l、f316l 。

5、波紋管組件：通常采用 1cr18ni9ti、304、316 等不銹鋼材質，具有良好的伸縮性和耐腐蝕性能。

6、閥蓋：材質與閥體類似，如 gs - c25、1.7363、1.4308、1.4408、1.4306、1.4301 等。

7、填料：一般為柔性石墨，保證良好的密封性能。

8、填料壓蓋：可采用 gs - c25、1.7363、1.4308、1.4408、1.4306、1.4301 等。

9、閥桿螺母：常見材質有 wcb、qt400 - 18 。

10、手輪：通常為合金材質。

11、雙頭螺栓：材質有 astm a193 - b7、a320 - b8、a193 - b8m 等。

12、六角螺母：材質為 astm a194 - 2h、a194 - 8、a194 - 8m 。

13、墊片：采用柔性石墨 + 不銹鋼。
