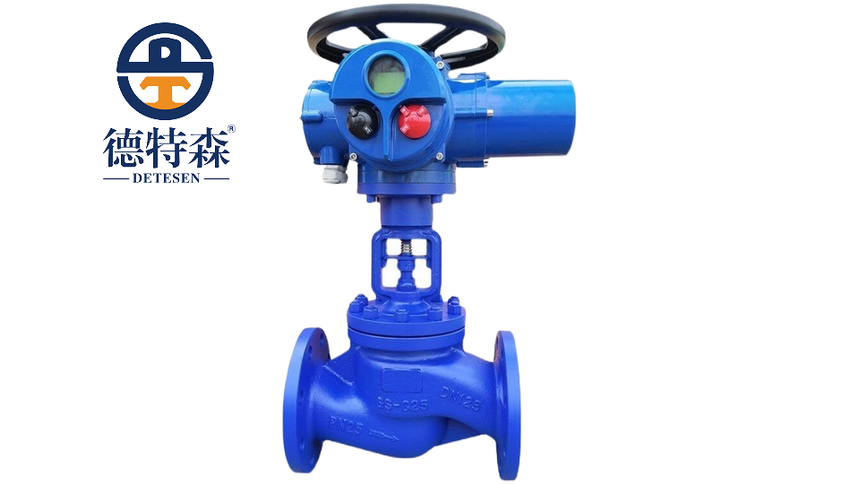

德標波紋管截止閥是采用德國標準制造，利用閥瓣沿著閥座通道的中心移動來控制管路啟閉的一種閥門。它通常適用于公稱壓力 PN1.6 - 16MPa，工作溫度 -29 - 350℃的石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質，也可用于調節流量。其關鍵特點是采用了波紋管密封技術，波紋管下端焊接在閥桿上，另一端置于閥體和閥蓋之間構成靜密封，能有效防止工藝流體浸蝕閥桿，實現閥桿的零泄漏，相比普通截止閥，在密封性能和防泄漏方面有顯著優勢。

二、分類：

1.按連接方式分：

（1）螺紋波紋管截止閥：通過螺紋連接，常用于小口徑管道，安裝較為方便，但承受的壓力和口徑范圍相對較小。

（2）法蘭波紋管截止閥：采用法蘭連接，連接強度高，密封性能好，適用于大口徑管道和高壓力工況。

（3）焊接波紋管截止閥：焊接連接方式，具有良好的密封性和穩定性，常用于對密封要求極高、不允許有泄漏的關鍵管路，但安裝和拆卸相對較復雜。

2.按結構形式分：

（1）直通式德標波紋管截止閥：介質的進出口兩個通道在同一方向上，呈 180°，這種結構的截止閥在流體流動時阻力相對較小，流體通過較為順暢，適用于對流體阻力要求不高、流量較大的場合。

（2）直流式德標波紋管截止閥：閥桿與通道成一定角度。這種結構的截止閥在開啟和關閉過程中，閥瓣與閥座之間的密封面相對移動速度較慢，可有效減少密封面的磨損，延長閥門使用壽命，適用于對密封性能要求較高、頻繁開關操作的工況。

（3）角式德標波紋管截止閥：介質的進出口兩個通道呈 90°，可使管路布置更加緊湊，節省空間，特別適用于安裝空間有限的場合，如在一些小型設備或管道系統中應用較多。
