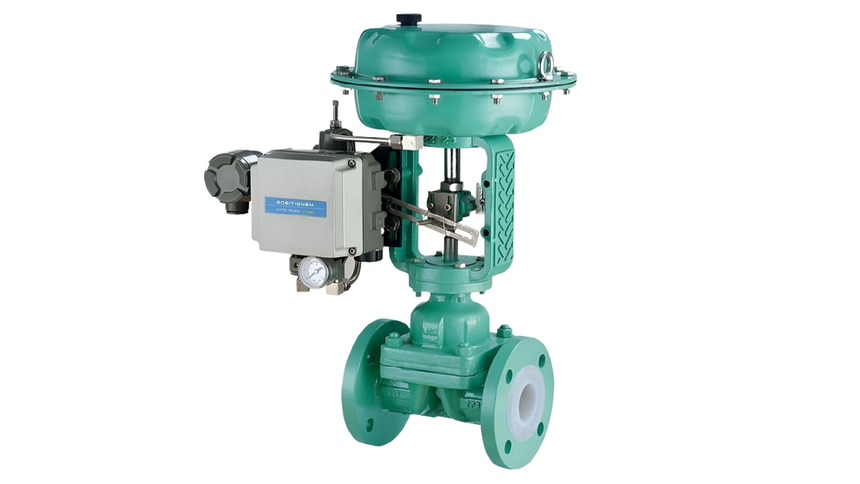

氣動隔膜閥的控制原理时间：2024-03-19 作者：德特森講堂 氣動隔膜閥的控制原理氣動隔膜閥的控制原理是利用氣源驅動，通過操作氣控閥控制壓縮空氣進入或排出氣動執行器的活塞，從而實現閥盤的開閉動作。具體控制原理如下： 一、氣源供應： 將氣源（通常為壓縮空氣）通過管路連接到控制系統。 二、氣動執行器： 氣動執行器一般由兩個氣動活塞組成，通過一個隔膜將它們分隔開來。其中一個活塞連接到氣源，另一個活塞則連接到閥體。 三、氣控閥： 氣控閥作為氣源的開閉控制器，其控制動作由控制信號產生。當控制信號到達時，氣控閥開啟或關閉，使得壓縮空氣進入或排出氣動執行器的活塞。 四、控制信號： 控制信號通常由控制系統產生，可以是電信號、液壓信號或機械信號等，通過傳感器或其他控制設備將信號傳遞給氣控閥。 五、閥盤動作： 當氣動執行器的一個活塞接收到壓縮空氣時，隔膜被推動，使得閥盤打開；當該活塞室排氣時，隔膜被拉回，使得閥盤關閉。 通過控制氣控閥的開閉動作，可以實現對氣動隔膜閥的開啟和關閉控制。這種控制原理具有簡單可靠、速度快、維護方便等優點，廣泛應用于工業自動化控制系統中。 上一篇暗桿閘閥的優勢下一篇法蘭球閥正確安裝方法 |
