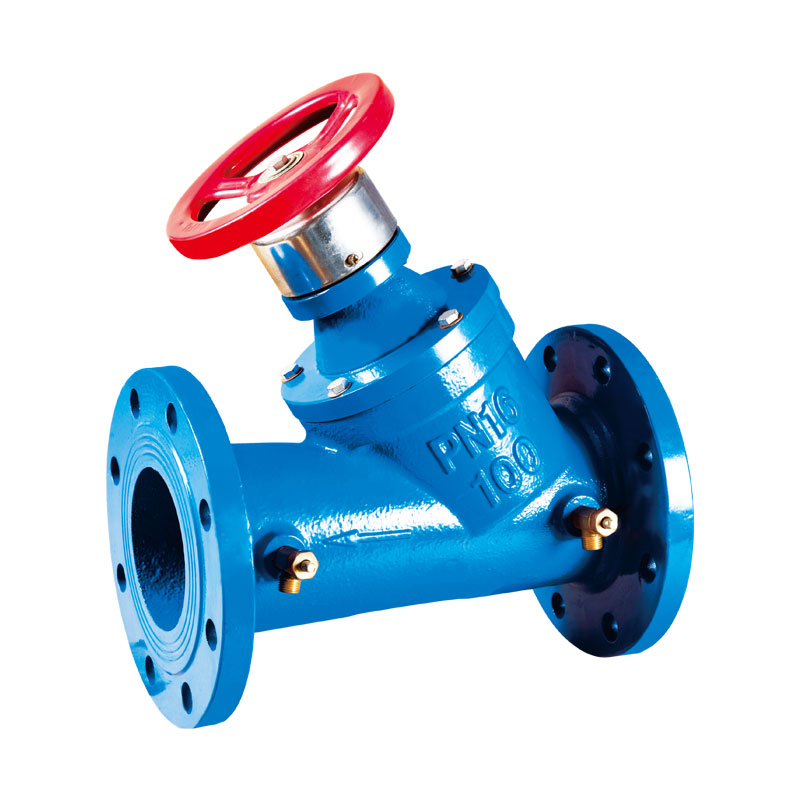

數字鎖定平衡閥

基本原理

  平衡閥是在水力工況下，起到動態、靜態平衡調節的閥門。如靜態平衡閥，動態平衡閥。靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙<開度>，來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，能夠?qū)⑿碌乃�量按照設計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。動態平衡閥分為動態流量平衡閥，動態壓差平衡閥，自力式自身壓差控制閥等。動態流量平衡閥亦稱:自力式流量控制閥、自力式平衡閥、定流量閥、自動平衡閥等，它是跟據系統工況<壓差>變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值，即當閥門前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大，反之，當壓差減小時，閥門自動開大，流量仍照保持恒定，但是，當壓差小于或大于閥門的正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門打到全開或全關位置流量仍然比設定流量低或高不能控制。

性能及特點

1.理想的調節性能;

2.優秀的截止功能;

3.精確到1/10圈的開度狀態顯示;

4.理論流量特性曲線為等百分比特性曲線;

5.理論特性曲線為等百分比曲線，當閥權度在0.3~0.5時實際曲線為線性特性;

6.對應每個整圈都有固定的流量系數，調試中只要測量出閥門兩端壓差，就可以方便地計算出流經閥門的流量；

7.聚四氟已烯和硅橡膠密封，密封性能可靠;

8.內部無件采用YIC18Ni9或銅合金制造，抗腐蝕能力強，使用壽命長;

9.內升降閥桿，無須預留操作空間；

應用實例

1、鍋爐或冷水機組

鍋爐或冷水機組在并聯安裝時，如果各機組的流量與其額定流量不一致，將使機組不能在高效點運行，影響機組發揮最長效能。這種情況，應在每臺鍋爐或冷水機組處安裝平衡閥，使每臺機組都能達到設計出力，保證每臺機組安全、正常運行。

2、小區供熱管網

小區供熱管網往往由一個鍋爐房或熱力站向若干幢建筑物供熱，由總管、千管和各干管上與建筑物管路入口相連的支管組成。由于每幢建筑物距離熱源遠近不同，如果缺乏有效設備來消除近環路的剩余壓頭，將使流量分配不符合設計要求，造成近端過熱、遠端過冷，應在每條干管和每條支管上安裝平衡閥，保證各干管和各幢建筑物之間的流量平衡。

3、建筑物內供熱和空調系統

建筑物內供熱和空調管網系統，要滿足節能要求，就需要保證所有的立管和支管都符合設計流量，這時應在總管、干管、立管上都安裝平衡閥

4、熱力站

在熱力站或鍋爐房向若干熱力站供熱水的系統中，為使各熱力站獲得要求的水流量，應該在各熱力站的一環路安裝平衡閥，為保證各二次環路水流量為設計流量，熱力站的各二次環路側，也應該安裝平衡。
