閥門的安裝位置要求及閥門的布置原則

石油化工裝置閘閥、截止閥、球閥、蝶閥和減壓閥的設置。止回閥、安全閥、調節閥、疏水閥的設置見各有關規定。本規定不適用于地下給排水管道上閥門的設置。

本規定適用于石油化工裝置閘閥、截止閥、球閥、蝶閥和減壓閥的設置。止回閥、安全閥、調節閥、疏水閥的設置見各有關規定。本規定不適用于地下給排水管道上閥門的設置。

一、閥門的布置原則

1、閥門應根據管道及儀表流程圖（PID）上所示類型及數量設置。當PID 對某些閥門的安裝位置有具體要求時，應按工藝要求設置。

2、閥門應布置在容易接近、便于操作、維修的地方。成排管道上的閥門應集中布置，并考慮設置操作平臺或梯子。

二、閥門的安裝位置要求

1、進出裝置的管廊管道在與全廠管廊上的主管相接時，均須設置切斷用閥門。閥門的安裝位置應集中布置在裝置區一側，并設置biyao的操作平臺或檢修平臺。

2、需要經常操作、維修和更換的閥門，應位于地面、平臺或梯子容易接近處。氣動和電動閥也同樣應布置在容易接近處。

3、不需要經常操作的閥門（只在開停車時使用），如果在地面上無法操作時，也應布置在能架設臨時梯子的地方。

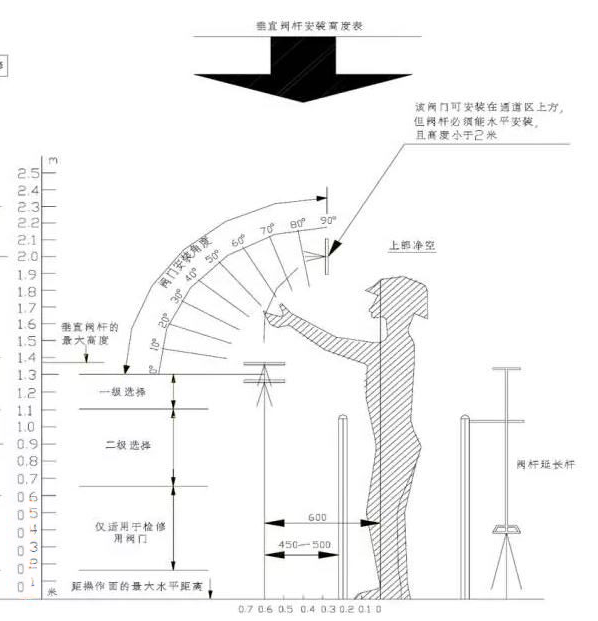

4、閥門手輪的中心距操作面的高度為750～1500mm 之間，zui適宜的高度為 1200mm，不需要經常操作的閥門安裝高度可達1500～1800mm。當安裝高度無法降低且又需要經常操作時，設計時應設置操作平臺或踏步。危險介質的管道和設備上的閥門，不得在人的頭部高度范圍內設置。

5、閥門手輪的中心距操作面的高度超過1800mm 時，宜設置鏈輪操作，鏈輪的鏈距地面宜為800mm 左右，并應設鏈輪掛鉤，將鏈子下端掛在附近的墻上或柱子上，以免影響通道的通行

6、設置在管溝內的閥門，當打開溝蓋板能夠操作時，閥門的手輪不應低于溝蓋板下300mm，當低于300mm 以下時，應設閥門伸長桿，使其手輪在溝蓋板下100mm以內。

7、設置在管溝內的閥門，需要在地面上操作時，或安裝在上一層樓面（平臺）下方的閥門，可設閥門伸長桿使其延伸至溝蓋板、樓板、平臺上面操作，伸長桿的手輪距操作面1200mm 為宜。公稱直徑小于和等于DN40 及螺紋連接的閥門不應使用鏈輪或伸長桿進行操作，以免損壞閥門。通常情況下，應盡量少用鏈輪或伸長桿操作閥門。

8、布置在平臺周圍的閥門手輪距平臺邊緣的距離不宜大于450mm。當閥桿和手輪伸入平臺內的上方且高度小于2000mm 時，應使其不影響操作人員的操作和通行，以免造成人身傷害。

三、大型閥門的設置要求

1、大型閥門的操作應使用帶齒輪傳動機構，設置時應考慮傳動機構所需空間位置。通常，閥門的尺寸大于下列等級的尺寸應考慮使用帶齒輪傳動機構的閥門。

2、大型閥門應在閥門的一側或兩側設置支架，該支架不應設在檢修時需要拆卸的短管上，并考慮拆下閥門時不應影響管道的支承。一般支架與閥門法蘭的距離應大于300mm。

3、大型閥門的安裝位置要有使用吊車的場地，或考慮設吊柱、吊梁。

四、水平管道上閥門的設置要求

1、除工藝另有特殊要求外，一般水平管道上安裝的閥門手輪不得朝下，尤其是危險介質管道上的閥門嚴禁手輪朝下。閥門手輪的方位按下列順序確定：垂直向上；水平；垂直向上的左、右傾斜45°；垂直向下的左、右傾斜45°；不得垂直向下。

2、水平安裝的明桿式閥門，當閥門開啟時，閥桿不得影響通行，特別是閥桿位于操作人員的頭部或膝部時更要注意。

五、閥門設置的其它要求

1、平行布置管道上的閥門，其中心線應盡量取齊，閥門相鄰布置時，手輪間的凈距不應小于100mm；閥門也可錯開布置，以減少管道間距。

2、工藝上要求與設備管口相連接的閥門，當公稱直徑、公稱壓力、密封面型式等與設備管口法蘭相同或相配時，應當直接與設備管口相連接。當閥門上是凹面法蘭時，要提請設備專業在相應的管口配置凸面法蘭。

3、除工藝有特殊要求外，塔、反應器、立式容器等設備底部管道上的閥門，不得布置在裙座內。

4、從干管上引出支管時，其切斷閥應設在靠近干管根部的支管水平段上，以便流體向閥門兩側排凈。

5、管廊上的支管切斷閥不經常操作（僅在停車檢修時用），若沒有設永久性梯子時，應考慮留出使用臨時梯子的空間位置。

6、高壓閥門開啟時啟動力大，必須設置支架以支承閥門和減少啟動應力，其安裝高度以500～1200mm 為宜。

7、裝置界區的消防水閥、消防蒸汽閥等應分散布置，且在發生事故時操作人員易接近的安全地帶。

8、加熱爐滅火蒸汽分配管的閥組應便于操作，分配管距爐體不宜小于7.5m。

9、管道上安裝螺紋連接的閥門時，在閥門附近必須安裝活接頭，以便拆卸。

10、對夾式閥門或蝶閥不得與其他閥門和管件的法蘭直接連接，中間應加一段兩端帶法蘭的短管。

11、閥門不宜承受外加荷載，以免應力過大損壞閥門。
