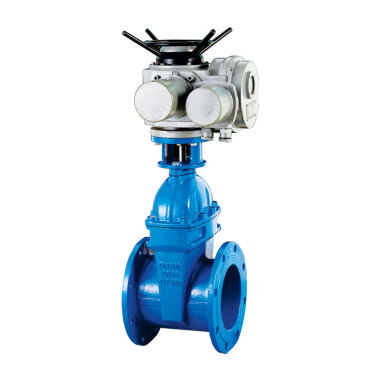

RVEX-16Q電動彈性座封閘閥

產品名稱：: 電動彈性座封閘閥

產品型號：: RVEX-16Q

產品品牌：: SKFMC·森科

公稱壓力：: PN16(1.6MPa）

使用溫度：: -10℃～80℃

公稱通經：: DN300

使用電壓：: AC380V

連接方式：: 法蘭

結構形式：: 暗桿式閘閥

閥體材質：: 球墨鑄鐵QT450

生產地址：: 中國·福建·泉州

制造廠家：: 福建森科閥門制造有限公司

產品內容
使用說明
安裝維修

*產品特點
德特森牌的彈性座封閘閥，具有靈敏、可靠、安裝方便等特點�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。RVEX電動彈性座封閘閥,電動暗桿閘閥,電動軟密封閘閥。

*主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：DN50～DN1200
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6 GB9113
試驗標準：GB13927 AP1598

*主要零件材料

序號	名稱	材料	序號	名稱	材料
1	閥體	球墨鑄鐵	8	止推墊	錫青銅
2	閘板	球墨鑄鐵外覆EPDM	9	軸套	錫青銅
3	螺栓	鍍鋅	10	螺栓	鍍鋅
4	密封圈	NBR	11	軸蓋	球墨鑄鐵
5	閥蓋	球墨鑄鐵	12	防塵罩	NBR
6	閥桿	不銹鋼	13	手輪	鑄鐵
7	“O”形密封圈	NBR	14	緊固螺母	鍍鋅

*主要性能參數

壓力等級	1.0MPa、1.6MPa、2.5MPa
閥體耐壓	1.5MPa、2.4MPa、3.75MPa
密封試驗	1.1MPa、1.76MPa、2.75MPa
工作溫度	0～80℃
適用介質	水、油、蒸氣等

*主要結構尺寸

公稱口徑	L	D1		D	Z-Φd		H
公稱口徑	L	1.0MPa	1.6MPa	D	1.0MPa	1.6MPa	H
DN50	180	125		165	4-Φ18		268
DN65	190	145		185	4-Φ18		296
DN80	240	160		200	8-Φ18		340
DN100	250	180		235	8-Φ18		367
DN125	254	210		250	8-Φ18		424
DN150	280	240		290	8-Φ23		515
DN200	300	295		340	8-23	12-23	550
DN250	380	350	355	410	12-23	12-25	685
DN300	400	400	410	460	12-23	12-25	760
DN350	430	460	470	520	16-23	16-25	845
DN400	406	515	525	580	16-26	16-30	945
DN450	432	565	585	640	20-26	20-30	1020
DN500	457	620	650	715	20-26	20-34	1140
DN600	508	725	770	840	20-30	20-36	1320

*主要零件材料

序號	名稱	材料	序號	名稱	材料
1	閥體	球墨鑄鐵	8	止推墊	錫青銅
2	閘板	球墨鑄鐵外覆EPDM	9	軸套	錫青銅
3	螺栓	鍍鋅	10	螺栓	鍍鋅
4	密封圈	NBR	11	軸蓋	球墨鑄鐵
5	閥蓋	球墨鑄鐵	12	防塵罩	NBR
6	閥桿	不銹鋼	13	手輪	鑄鐵
7	“O”形密封圈	NBR	14	緊固螺母	鍍鋅

*主要性能參數

壓力等級	1.0MPa、1.6MPa、2.5MPa
閥體耐壓	1.5MPa、2.4MPa、3.75MPa
密封試驗	1.1MPa、1.76MPa、2.75MPa
工作溫度	0～80℃
適用介質	水、油、蒸氣等

*主要結構尺寸

公稱口徑	L	D1		D	Z-Φd		H
公稱口徑	L	1.0MPa	1.6MPa	D	1.0MPa	1.6MPa	H
DN50	180	125		165	4-Φ18		268
DN65	190	145		185	4-Φ18		296
DN80	240	160		200	8-Φ18		340
DN100	250	180		235	8-Φ18		367
DN125	254	210		250	8-Φ18		424
DN150	280	240		290	8-Φ23		515
DN200	300	295		340	8-23	12-23	550
DN250	380	350	355	410	12-23	12-25	685
DN300	400	400	410	460	12-23	12-25	760
DN350	430	460	470	520	16-23	16-25	845
DN400	406	515	525	580	16-26	16-30	945
DN450	432	565	585	640	20-26	20-30	1020
DN500	457	620	650	715	20-26	20-34	1140
DN600	508	725	770	840	20-30	20-36	1320
